二、LED的连接形式
在实际使用中，往往单只LED的功率达不到要求，这时就需要用多只LED组合在一起，使之总功率达到要求。多只LED具体怎么连接，应考虑与之相配的驱动器（又称驱动电源）的参数，使两者相匹配。如果设计的电路使每只LED分担电压或电流过高，就会严重影响LED的使用寿命，甚至烧毁LED；如果分担的电压或电流过低，则LED发光强度不够。
1．串联

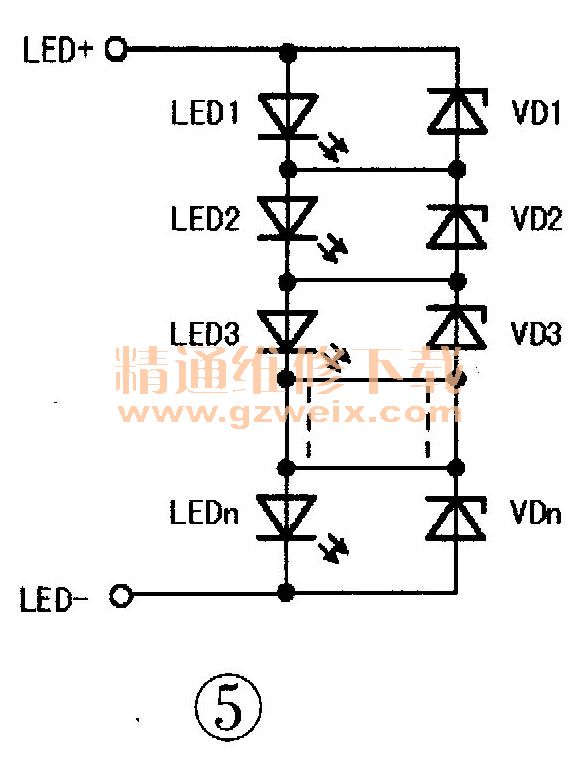

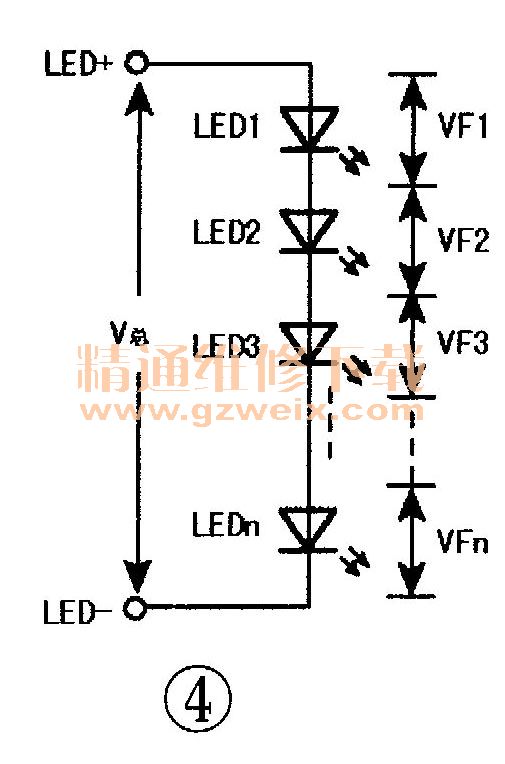

在该类连接方式中，最简单的连接关系如图4所示；若每只再并联一只稳压管，其串联方式，如图5所示。
在串联连接中，流过每只LED的电流相等，加在LED灯串两端的电压等于各只LED的正常电压之和，即V总＝VF 1＋VF2＋VF3＋…＋VFn。由此可见，这种LED连接方式需要驱动器提供较高的电压。
2．并联

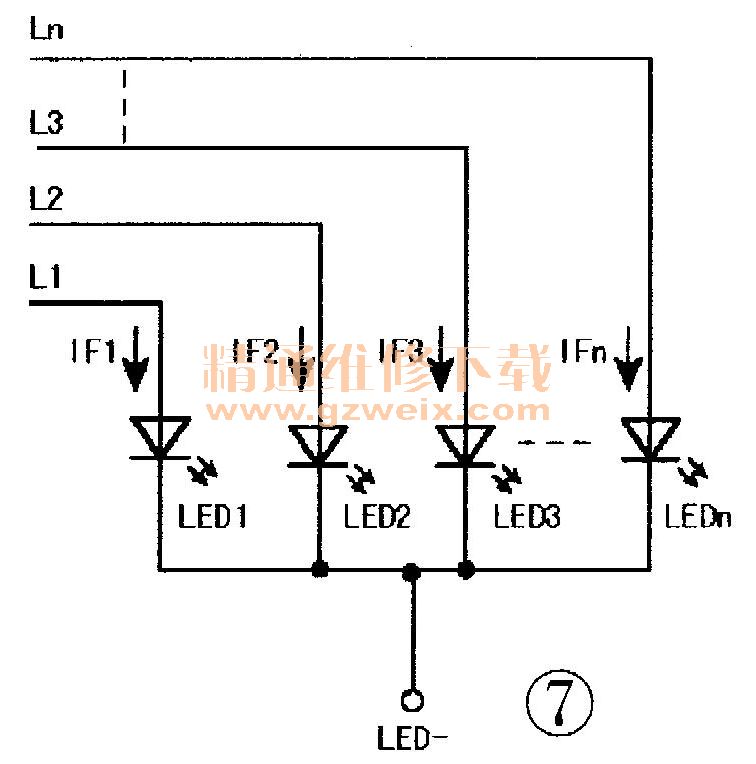

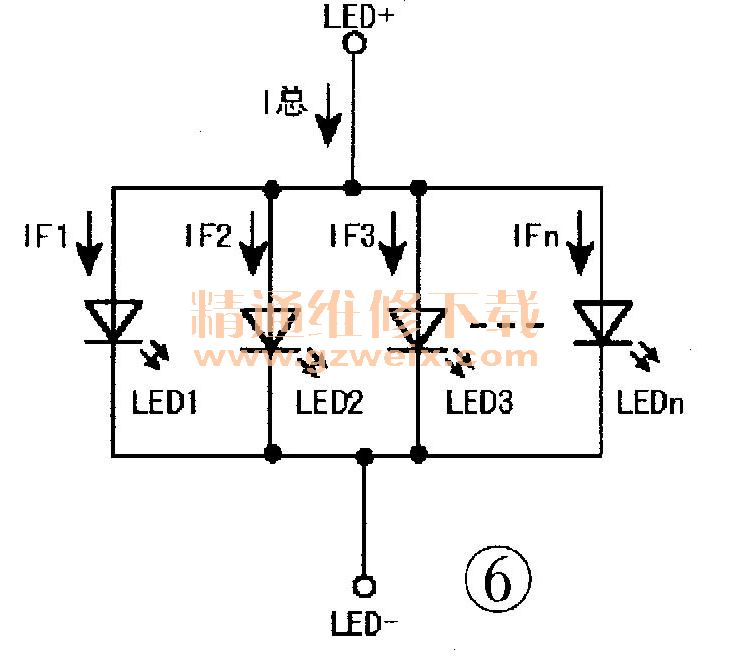

在该类连接方式中，简单的并联连接如图6所示，独立匹配并联连接如图7所示。
在并联连接中，加在每只LED两端的电压相等，驱动器输出的电流等于流过各只LED的电流之和，即I总＝IF1＋IF2＋IF3＋……＋IFn。由此可见，这种LED连接方式需要驱动器提供较大的电流。
3.混联

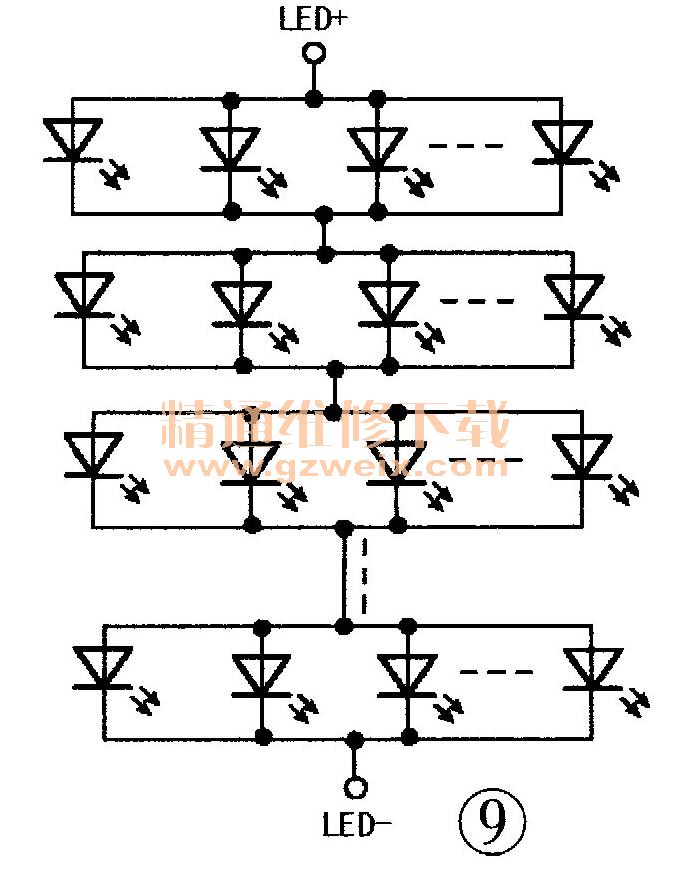

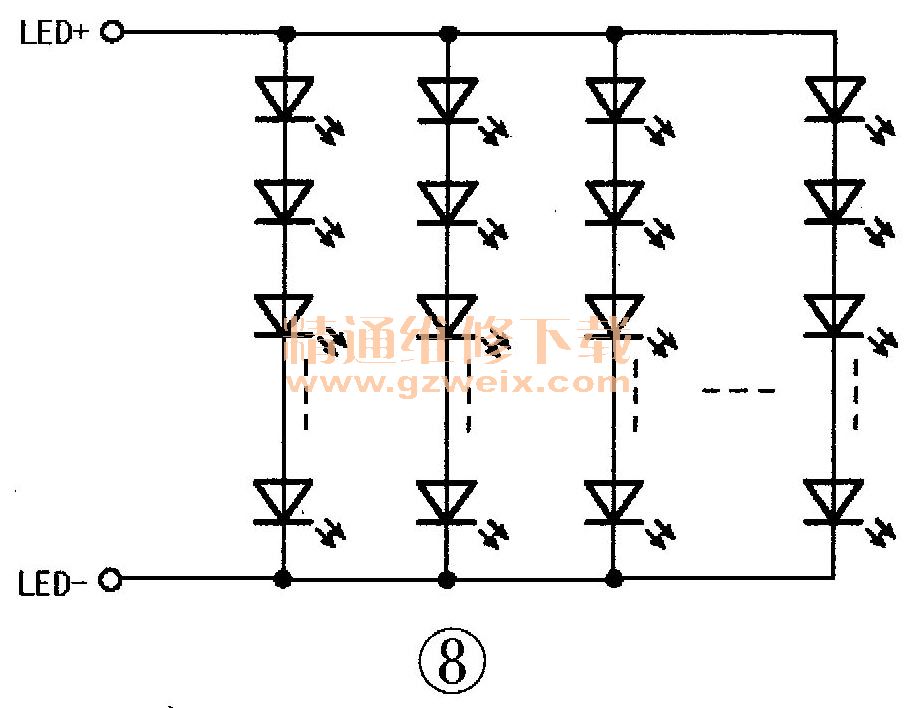

混联实际是串联、并联的组合，分为“先串后并”和“先并后串”，分别如图8、图9所示。
采用该类连接方式，既可大幅减低因少数LED的正向电压VF不一致造成的影响，又可避免串联要求驱动器输出电压过高这一问题，但该方式需解决各串LED的均流问题。

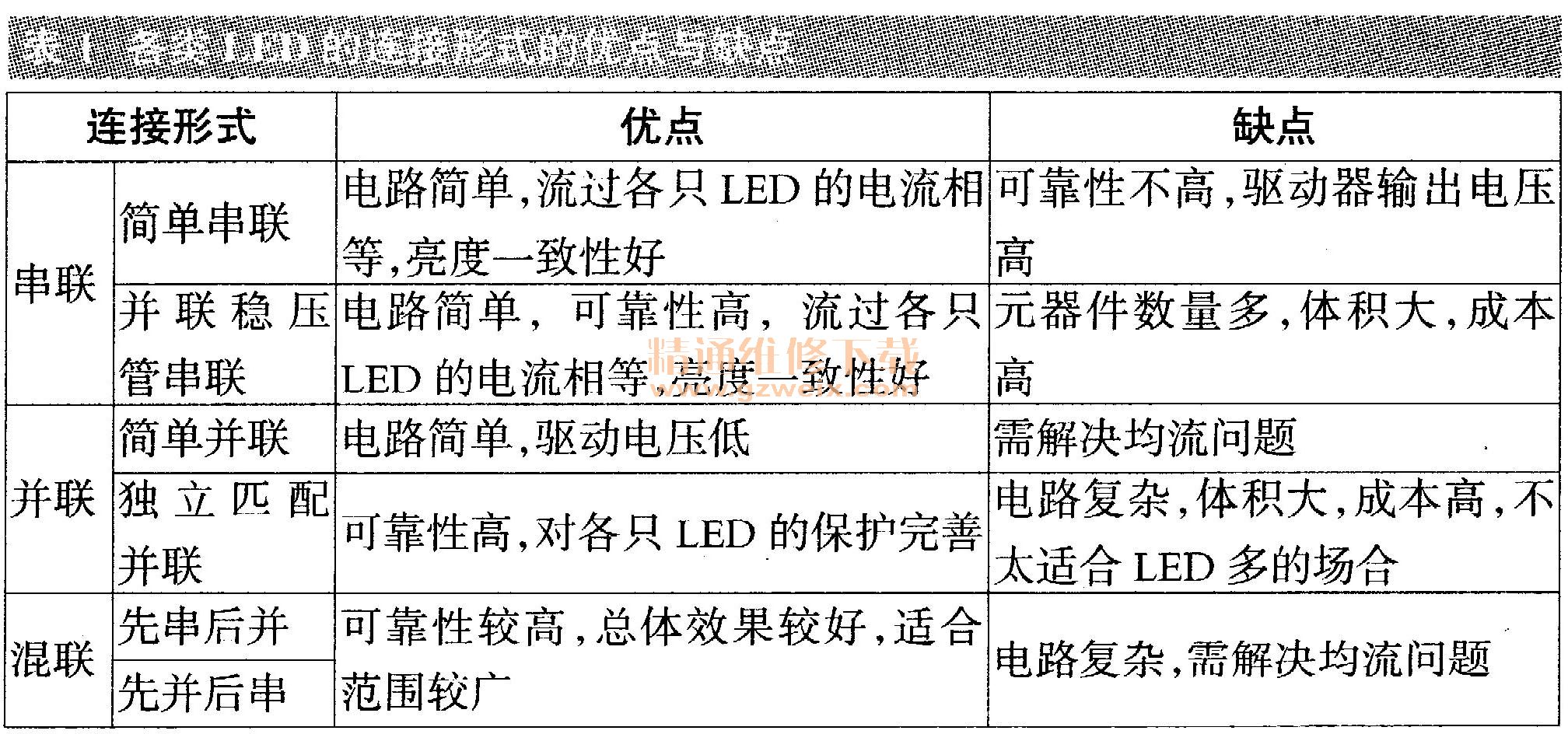

综上所述，各类LED的连接形式的优点与缺点见表1。

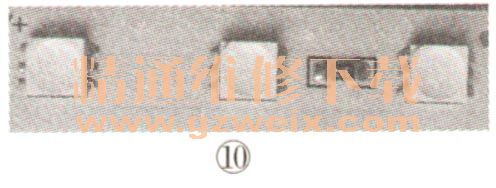

另外，在LED照明电路中，为了有效地控制电路中的电流，须在电路中加装限流电阻，如图10所示。
限流电阻的作用主要是控制流过LED的电流，使加在LED上的电压更平滑，并使各并联支路的亮度更均匀。限流电阻阻值越大，效果越好，但阻值也不能太大，否则会增加电能的损耗，具体计算公式如下：R=汉输入电压－VLED总电压）A（流过限流电阻的电流）。
