L6561功率因数校正电路

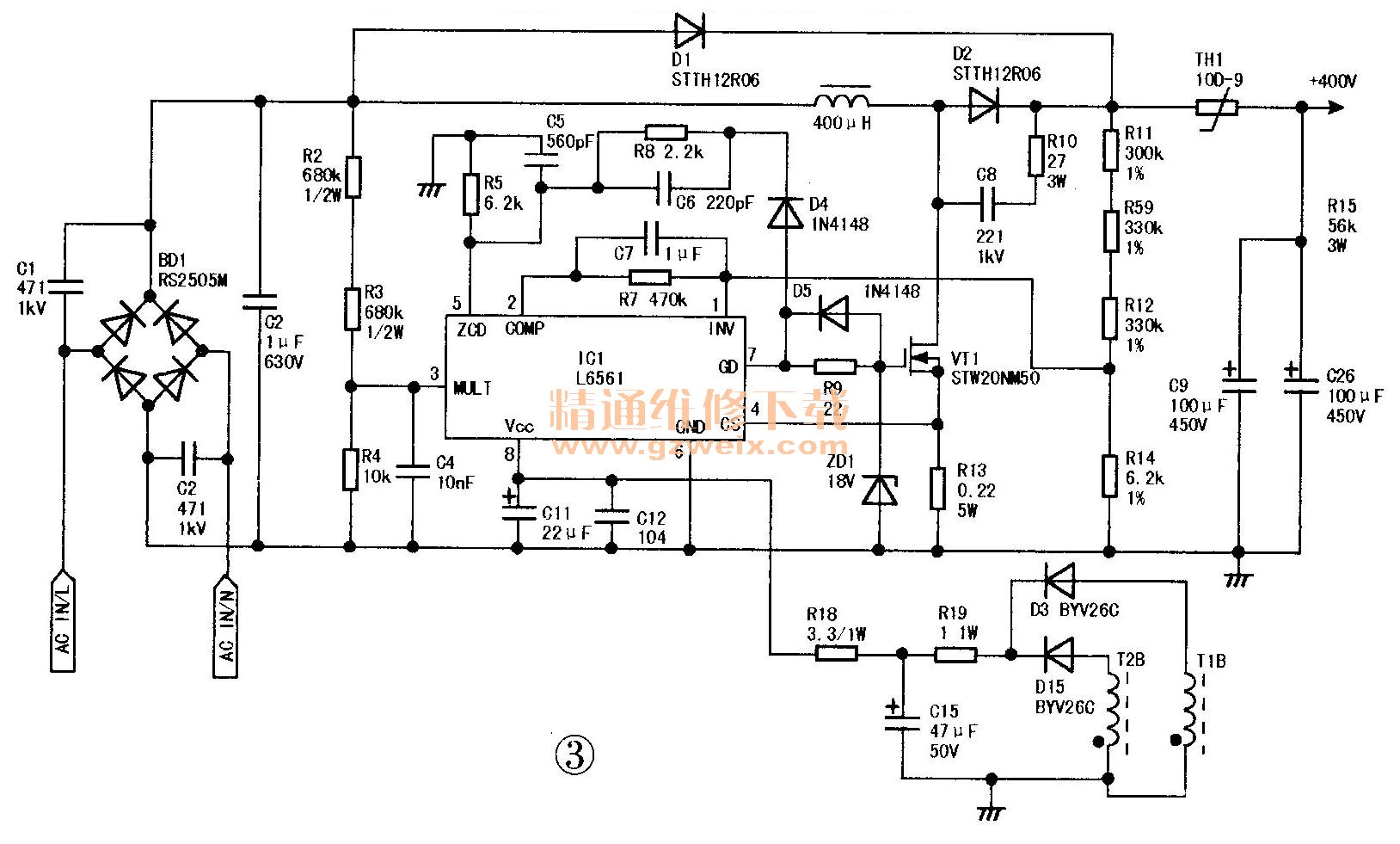

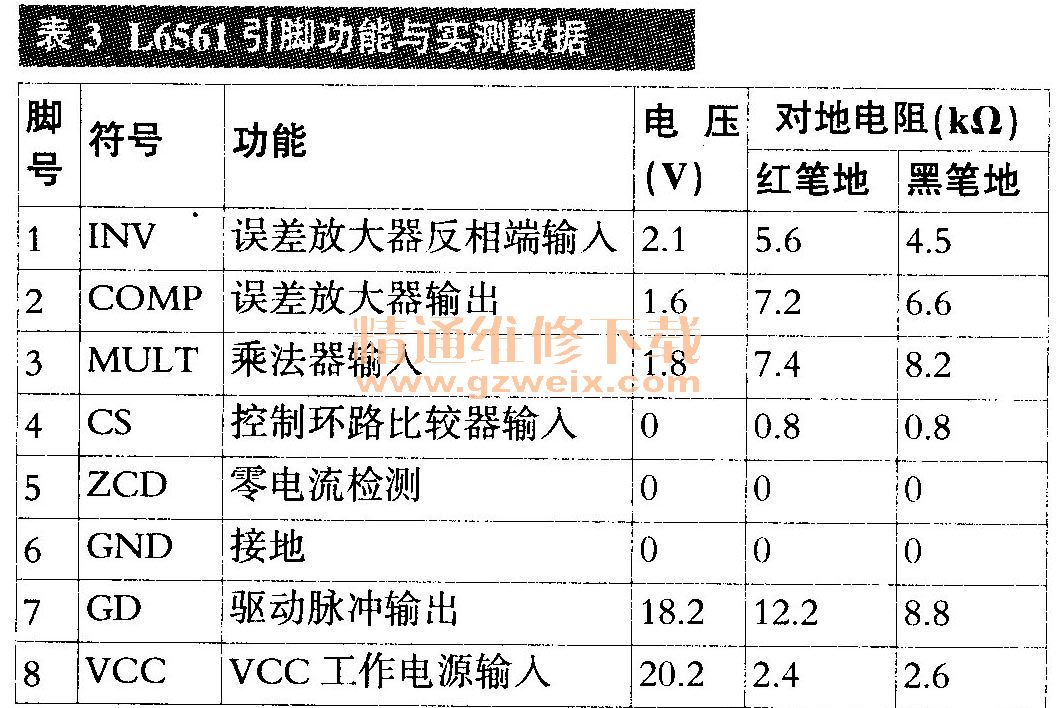

    L6561是一款应用于开关电源的功率因数校正电路，是在L6560的基础上改良的版本。L6561内含乘法器控制电路、稳压器、过压检测、零电流检测和驱动电路等。L6561具有磁滞的欠电压锁定功能，启动电流典型值为50μA，可减低功率损失；内部参考电压在25℃时只有1％以内的误差率。L6561还具有关断（Disable）和保护功能，可将系统关闭，降低损耗；有较高的驱动功能，电压输入范围宽，可适应AC85V～265V的市电输入，在电流检测输入端内部设有RC滤波器，具有高容量的图腾级输出功能，可以直接驱动MOSFET开关管器件。L6561在TCL LCD3026S液晶彩电开关电源中的应用电路如图3所示，引脚功能和实测数据见表3。



    输入电压经R2、R3、R4分压后加到L6561的③脚，送到内部乘法器。输出电压经R11、R59、R12、R14分压后由L6561的①脚输入，经内部比较放大后，也送到内部乘法器。L6561乘法器根据输入的这些参数进行对比与运算，确定⑦脚输出的脉冲占空比，维持输出电压的稳定。在一定的输出功率下，当输入电压降低时，L6561的⑦脚输出的脉冲占空比变大；当输入电压升高时，L6561的⑦脚输出的脉冲占空比变小。
    驱动管VT1在L6562的⑦脚驱动脉冲的控制下工作在开关状态。当VT1导通时，由BD1整流后的电压经电感L3及VT1的D -S极到地，形成回路；当VT1截止时，由BD1整流输出的电压经电感L3及D2、TH1、C9、C26到地，对C9、 C26充电。同时，流过L3的电流呈减小趋势，电感两端必然产生左负右正的感应电压，这一感应电压与BD1整流后的直流分量叠加，在滤波电容C9、C26正端形成400V左右的直流电压，这样不但提高了电源利用电网的效率，而且使得流过L3的电流波形和输入电压的波形趋于一致，从而达到提高功率因数的目的。

    LA5779N受控降压稳压器

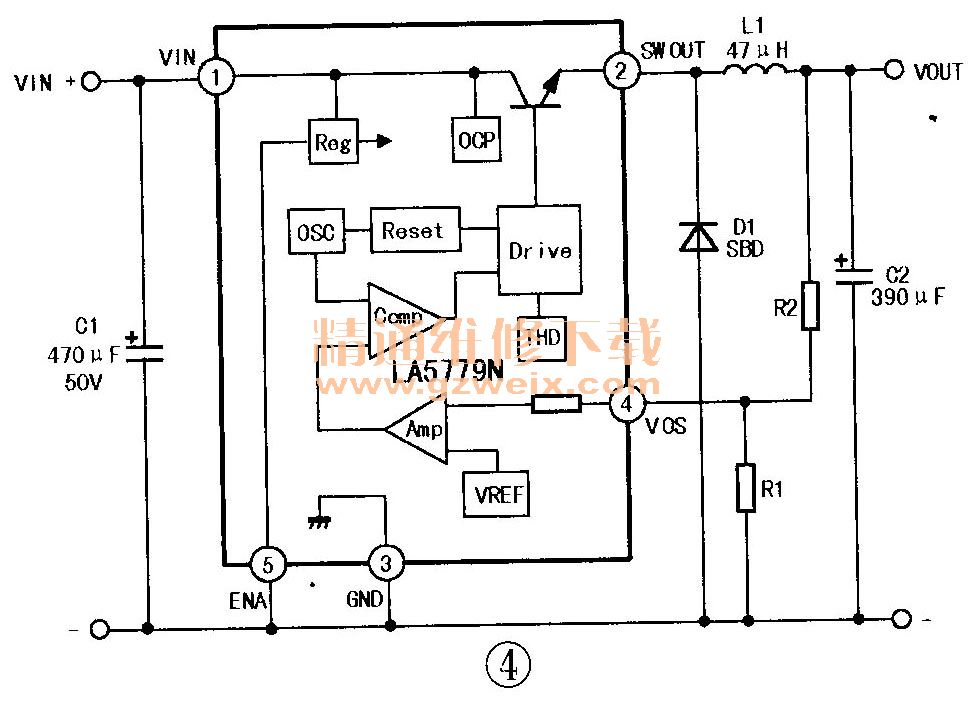

    LA5779N为日本SANYO公司生产的一款独立型受控降压稳压器，采用直列5脚封装，其典型应用电路如图4所示。

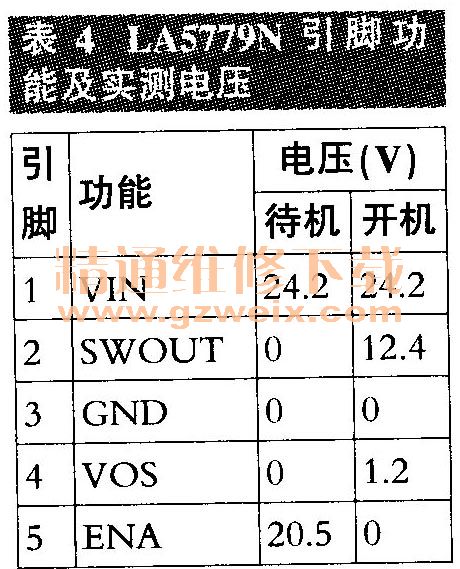

    该IC⑤脚为输出开／关控制端，只有当⑤脚为低电平时，②脚才会有输出电压。输入电压的最大值为30V，输出电压的最大电流为3A，②脚输出电压（单位：V ）Vour=1.23（1 ＋R2/R1）。该IC在飞利浦32TA2800液晶电视中的实测电压见表4。

    MP2380 DC-DC降压开关电源稳压器
    MP2380是一款DC-DC降压开关电源稳压器，集成有MOSFET开关管和一只振荡频率为600kHz的振荡器，输入电压为4.5V～21V，输出电压为0.8V15V、输出电流可达5A，常用于液晶彩电主板的供电电路中。

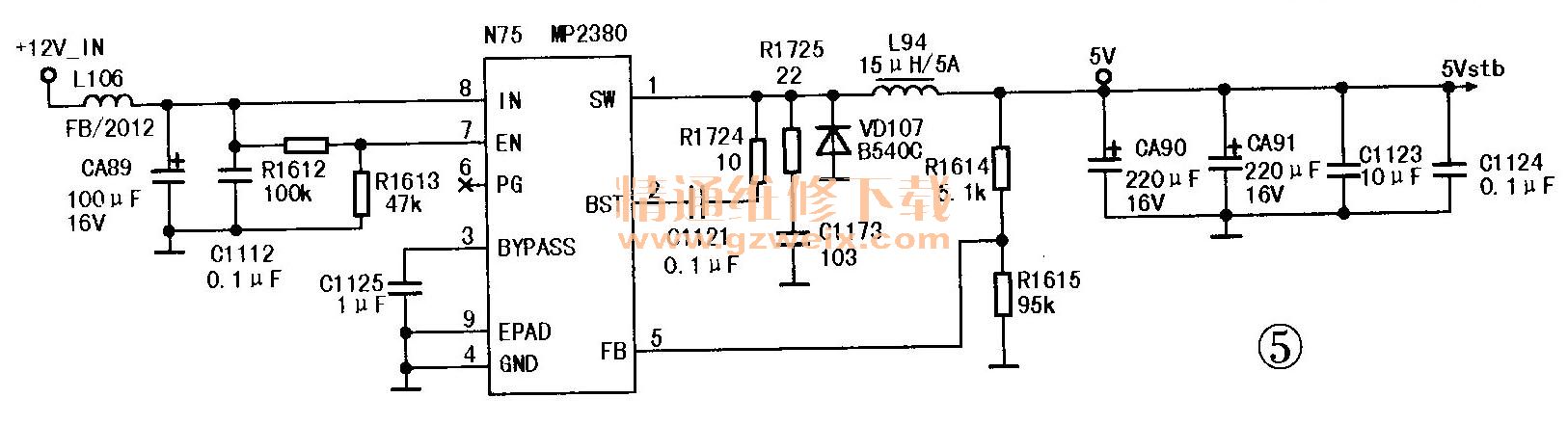

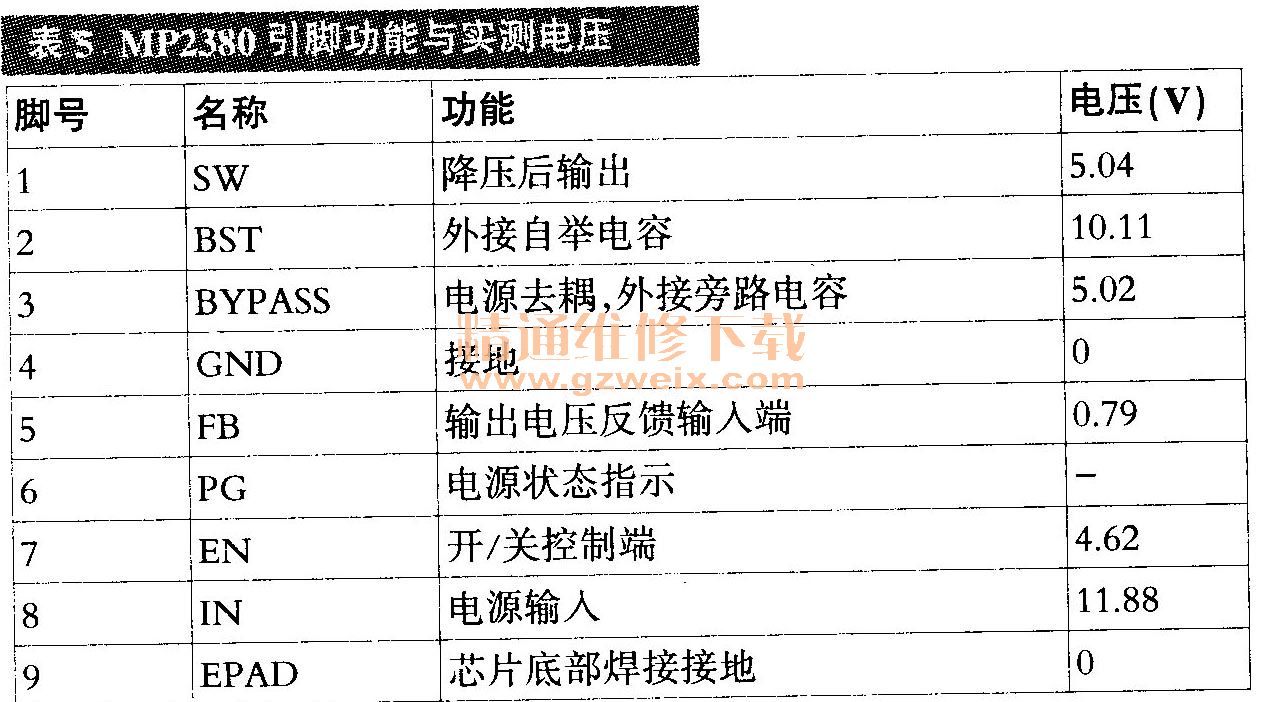

    该芯片应用在海信MST6i78机芯液晶彩电主板中，相关电路如图5所示，＋12V电压通过由MP2380（N75）及其外围元件组成的DC-DC变换电路，产生＋5V电压（5Vstb ）。供给主芯片MST6i78内核、DDR存储器、USB接口等电路。MP2380引脚功能及实测电压见表5。
