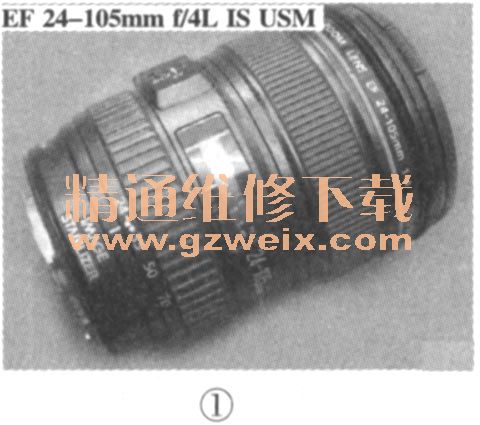

在佳能系列镜头群中，拥有恒定大光圈并使用超声波马达的广角EF 24-105mm f/4L IS USM是一款经典之作，被称为“小三元”，如图1所示。这款镜头的常见故障是光圈组件排线损断，导致镜头无法正常工作，此时，相机报警，提示相机要维修了。解决的办法是更换镜头光圈组件或者仅更换镜头光圈组件的排线。

    以下是笔者给佳能24-105/41、is USM镜头更换光圈组件排线的方法步骤。
    1．如图2所示，将镜头头部朝下，镜头金属卡座朝上，镜头的电路触点端朝自己维修台的南方（这个依据个人的维修习惯而定）。取下镜头卡座的4个固定钉和侧面的2个固定电路触点组件的钉，轻轻提起金属镜头卡座的北端，从里往外适当加力推出卡座中央的防漏光塑料所示。圈，拿开镜头卡座A，至图3所示状态。

    2．如图3所示，轻轻提起镜头外圈B，至图4所示状态。



    3．将图4中的排线PX-1、PX-2、PX-3、PX-4、PX-5、PX-6、PX-7、PX-8从它们对应的卡线槽中分离出来，拧下固定钉4-1，如图5所示轻轻提起镜头电路板，至图6状态。



    4．拧下图6中的固定钉6-1、6-2、6-3、6-4，提起镜筒C，至图7所示。

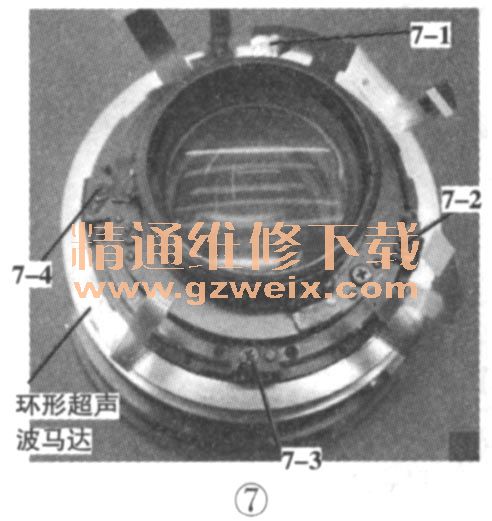

    5．拧下图7中的固定钉7-1、7-2、7-3、7-4，向上提起拿开环形超声波马达组件，露出中镜前镜组部分，至图8状态。
