一台小米50英寸曲面智能网络液晶彩电，接通电源开关后，红色指示灯亮，用遥控器或本机按键二次开机后蓝色指示灯亮，显示“小米”厂标和开机画面，数秒钟后出现系统升级画面，但系统升级无进展，如图1所示。数分钟后，屏幕中间显示音量调整符号，将音量逐渐加大到“100”，有时可正常开机，启动后可进入播放画面，播放后几分钟还是出现音量自动增大现象，按“音量－”键可减小音量，但调整后音量会再次加大到100。

    根据经验，此故障多为按键板漏电所致。拆下按键板，测量按键和电路板无漏电现象。拔下按键板试机，音量仍然自动增加，怀疑主板上按键电路漏电。用吹风机加热相关电路，故障依旧，怀疑软件数据出错。

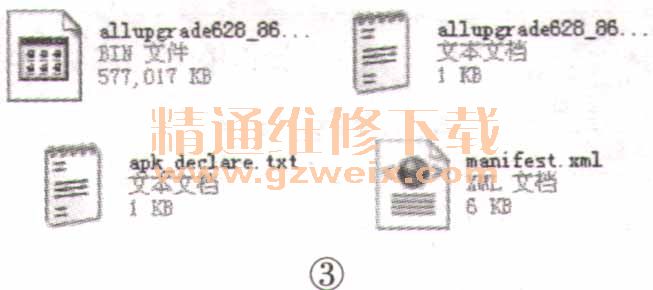

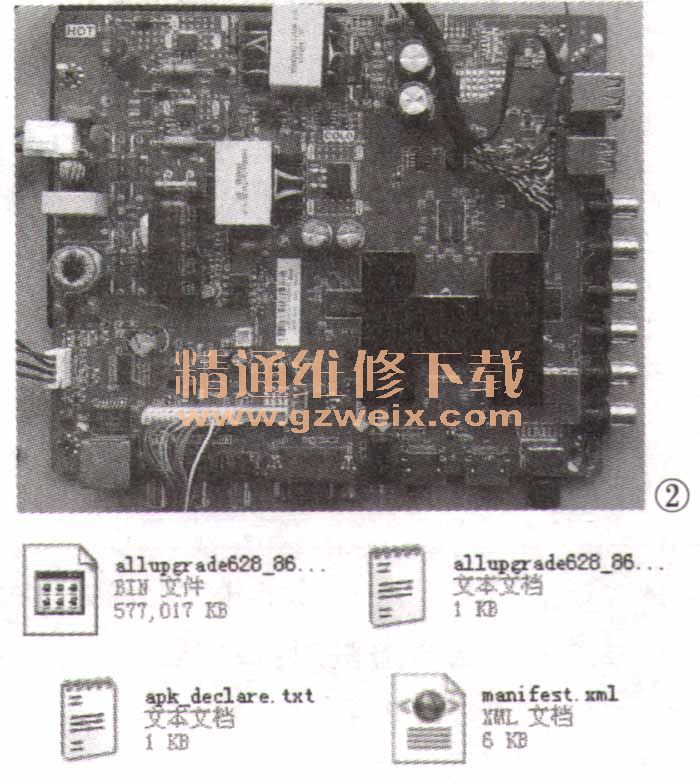

    该机电路板型号为TP.MS628.PB803，如图2所示。经过网上搜索，该机是乐华公司生产安卓4核智能网络主板。该机逻辑板型号为TT5461B03-2-C-1，有两组连接线与屏相连，判断该液晶屏的分辨率是1920×1080。找到升级数据文件夹MS628_PB803_1920_1080，打开文件夹，显示内容如图3所示。



    先将驱动程序文件allupgrade628 86.bin名称改成allupgrade628-SOS.bin，然后将该程序复制到U盘的根目录下，在电视机不通电的情况下，将U盘插到电视机的USB接口中，接通电视机的电源（不用二次开机），5s后红色电源指示灯开始闪烁（这时千万不能关机或断电），约2-5分钟后指示灯快速闪烁升级结束，关机后再开机即可。

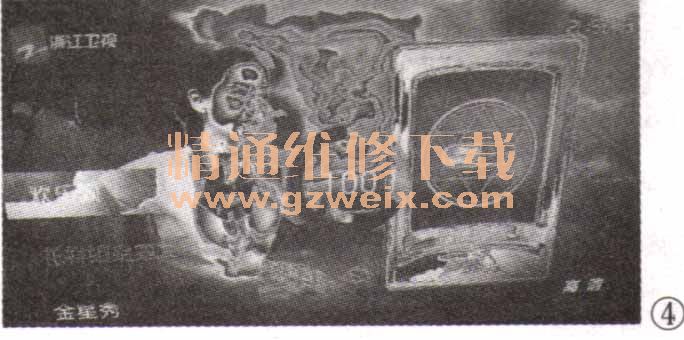

    按照上述方法升级后，音量自动调整故障依旧并且图像颜色也不正常，如图4所示。

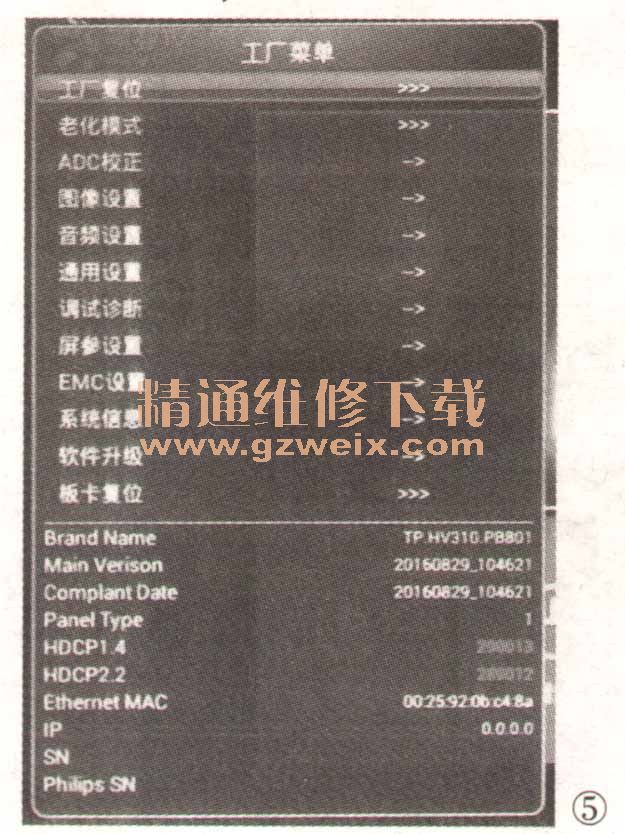

    接下来决定调整屏参值试试。先按遥控器上的“菜单”键，屏显主菜单期间依次按遥控器的数字键“1、1、4、7”进入工厂模式，如图5所示。进入屏参调整项目，却无法调整屏参，由此判断主板硬件损坏，决定换板维修。

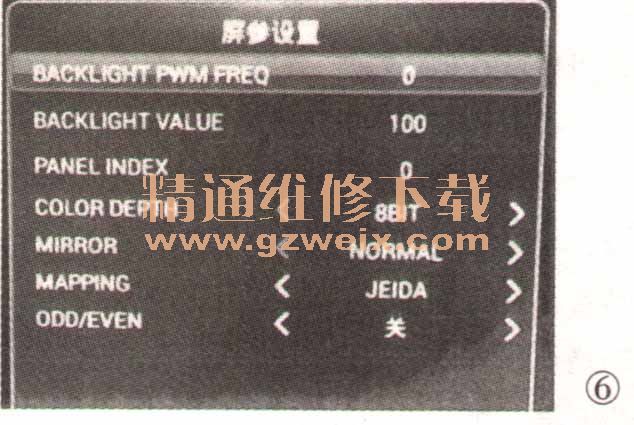

    买到该板的升级板HV310.PB801后，装机试验，音量自动调整的故障排除，遥控和本机按键操作恢复正常，但是图像彩色不正常，估计屏参数值不对。按照上述方法进入总线，将“MAPPING JP”项的值改为“JEIDA”，如图6所示，图像彩色恢复正常。调整中发现背光亮度偏暗，试将“BACKLIGHT VALUE”的值调为“90”，背光亮度增加，此时测量背光LED灯条两端电压由原来的55V增加到57V。退出工厂模式，该机故障彻底排除。
