2．液晶屏漏液故障
    液晶面板由上下两层玻璃基板、透明电极、液晶分子、薄膜晶体管（TFT）等器件组成，如图4所示。？玻璃基板内侧设有沟槽，并附着配向膜，可以让液晶分子沿着沟槽整齐地排列。

    若液晶面板分子受到过外界的碰撞或挤压，导致该区域的玻璃基板变形较大，或玻璃基板内侧沟槽边缘破损，则会使原本分开的液晶分子融合到一起，由于屏电路无法对这部分融合在一起的液晶分子进行翻转控制，所以其对应区域就不再透光，表现为黑色，这就是常说的液晶屏漏液故障。

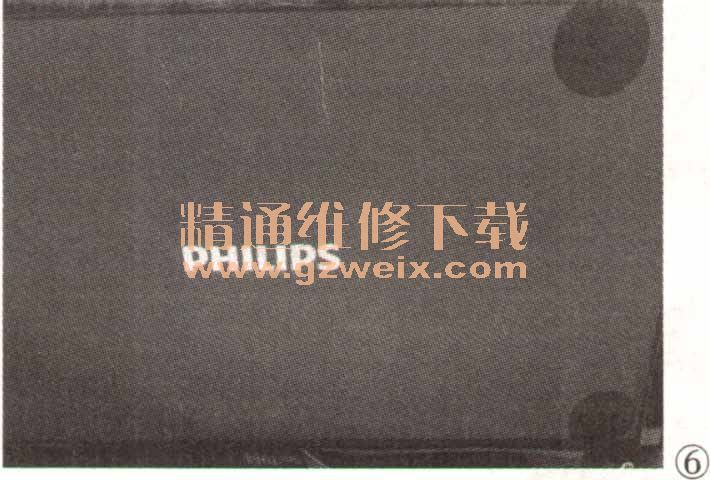

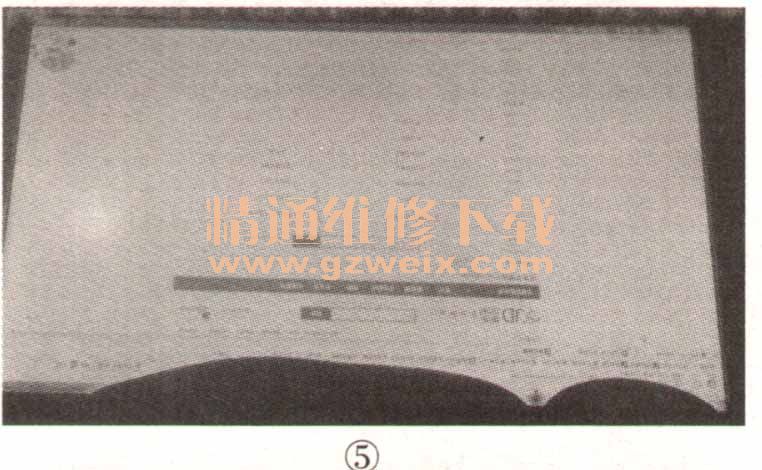

    如果漏液位置在液晶屏的边缘，则故障现象多为图像边缘有不规则的黑斑，如图5所示；如果漏液位置在屏的中间区域，则故障现象多圆形黑斑，如图6所示。在这类故障中，若屏所受外力不能消除，或者变形、破损部位继续扩大，则漏液区域会慢慢扩大，即黑斑面积越来越大，甚至全屏均不能正常显示。



    值得注意的是，此类故障虽属外力损坏，但外力仅导致液晶分子的物理位置发生变化，并未损坏透明电极和薄膜晶体管，即屏内电路仍可正常工作，所以未漏液的区域仍可正常显示画面，且黑斑边缘线明显、整齐。若外力导致了屏内电路损坏，则会出现全屏无图像或部分区域无图像故障，如图7所示。

    液晶屏漏液属于物理性损坏。对于维修人员而言，因无法单独对液晶面板进行修复，所以只能进行换屏维修。
