长智屏及模组原理与维修(上)
来源:家电维修  作者:佚名  2017-01-29 09:00:01

    一、长智屏简介
    目前长虹生产的ITV46839E型液晶彩电,采用的屏是友达屏T460HW04 V6或长智屏,长智屏上的背光组件为长虹多媒体液晶模块技术研究所研制,液晶屏及逻辑组件为长智光电公司生产,电源组件均采用澳源电源,型号为AY238S-3MF01。
    长智屏型号为LCM460F10-E1-S,其中“LCM”代表液晶模组,“460”代表46英寸,“F”代表FHD全高清,“E”代表LED屏,“S”代表标准模组。
    使用open cell型号:91.46T04.6F0;背光类型:LED侧边式;灯条分布:上下两侧各两组;电压电流分配:一组灯条工作电压39.6V 、工作电流120mA,而一组则由48颗LED灯串接,共计192颗LED灯,其中一颗LED灯工作电压3.3V,工作电流120mA; LED灯规格:5630;60Hz低压差分LVDS信号驱动接口:1通道;分辨率:1920×1080;高亮度:400nits;快速响应时间:5.5ms;高色彩饱和度:NTSC 72%;广视角:160°(H)/150°(V)。

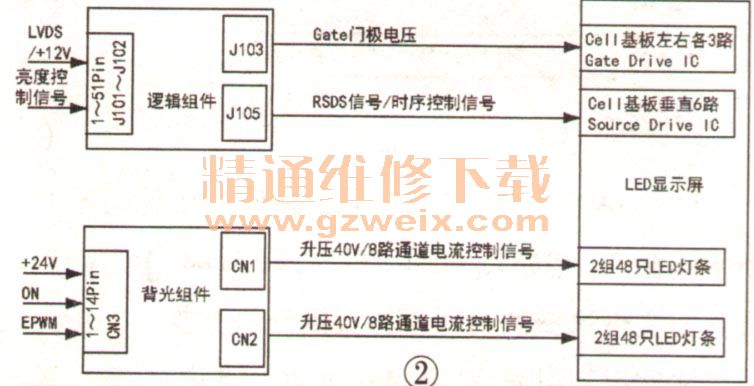

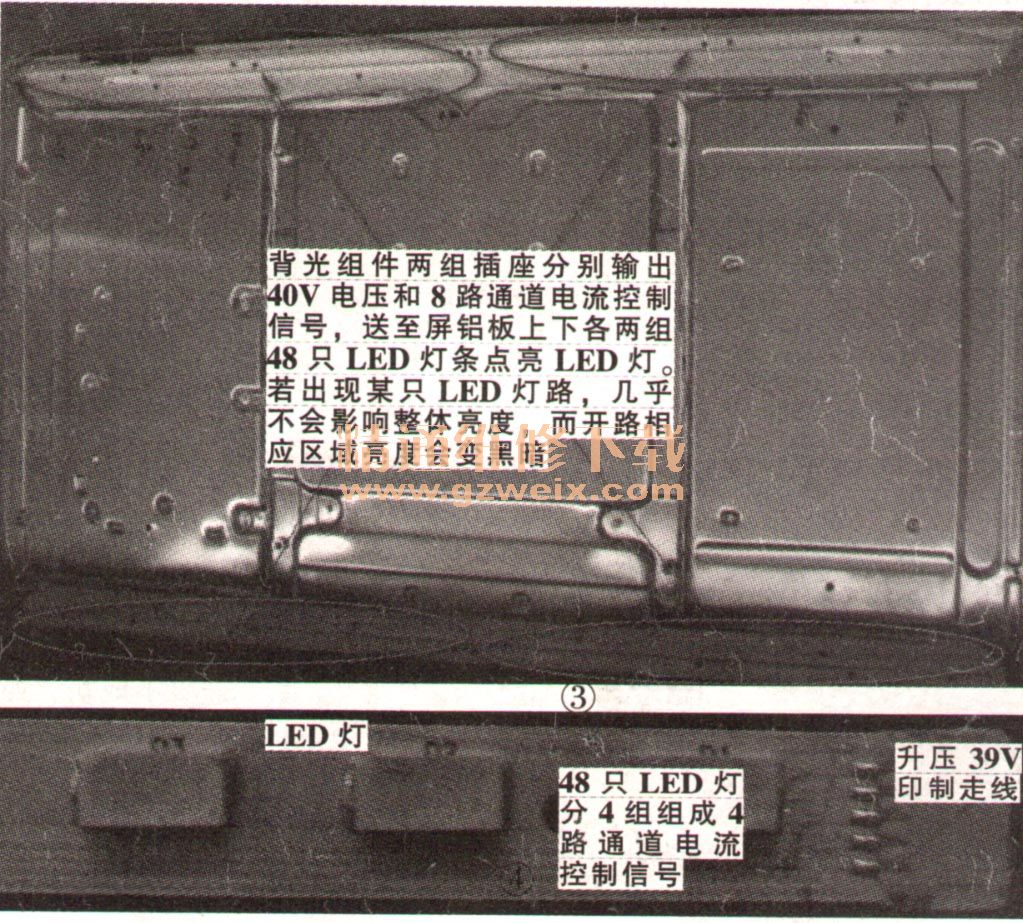

    整机连线结构图如图1所示,模组与屏之间信号走线示意图如图2所示,内部4组LED灯条分布图如图3所示,其中一组LED灯条示意图如图4所示。






[1] [2]  下一页
