温湿度传感器AM2301（DHT21）是一种能够同时测量环境温度和相对湿度的传感器，单总线输出，使用三条引线连接，输出数字已经校准，使用方便，因此应用很广。
    笔者用AM3201制作了多台温湿度计和能够同时显示温湿度的数字钟，这些作品在使用一段时间后，有两台湿度显示变为“99.9”，如果断电一段时间后再通电，湿度显示正常，再过一段时间又显示“99.9”。

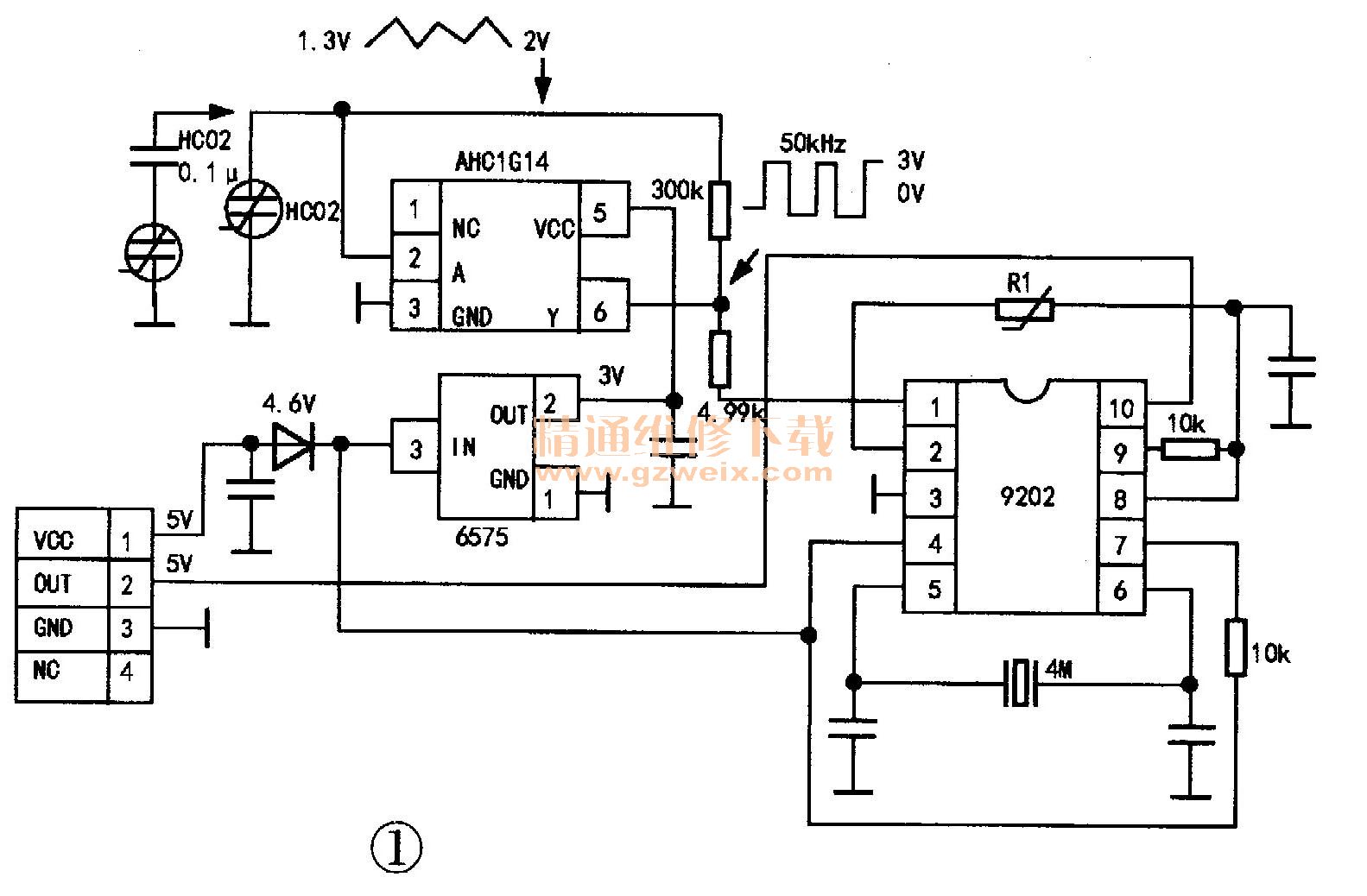

    拆开AM3201的外壳，实绘其电路如图1所示。

    图中集成电路6575为3V稳压器，为电路提供稳定的电源。9202是一个小型微处理器，AHC1G14为单个反相施密特触发器。Rt为热敏电阻，用来测量温度，CGQ（型号HC02）为湿敏电容，用于测量湿度。HC02是一个容量随相对湿度变化的电容，若相对湿度从0％变到100%，其容量由102pF变到132pF。
    AHC1G14、HC02和300kΩ电阻组成一个多谐振荡器。AHClG14有正向闭值电压（电源电压3V时正向闭值电压大约为2V）和反向闭值电压（1.3V）两个重要参数。当AHC1G14的输出端④脚（Y）输出高电平3V时，该电压通过300kΩ电阻给HC02充电，AHC1G14的输入端②脚（A）电压开始升高，当该电压达到正向闭值电压2V时，AHC1G14发生一次翻转，其④脚变为输出低电平0v。该低电平通过300kΩ电阻为HC02放电，当AHC1G14的②脚电压降到反向闭值电压1.3V时，AHClG14再次翻转，其④脚输出高电平，这样就完成了一个振荡周期。实际测量该多谐振荡器的频率约为50kHz。当相对湿度增高时，HC02电容量增加，振荡频率降低。微处理器通过测量这一频率计算出相对湿度。
    湿度显示“99.9”，说明振荡器振荡频率极低，实际测量已停振。根据上述原理分析，振荡电阻数值很大为300kΩ，只要HC02轻微漏电，就可能造成振荡器停振。基于这种推断，在HC02上串联一只0.1μF瓷片电容进行实验，湿度显示正常，长时间使用再没有出现问题。
    HC02的电容量只有100多皮法，串联一只0.1μF瓷片电容，总容量基本没有变化，因此相对湿度的测量也基本正确。
