故障现象3：无VS电压输出，指示灯亮一下就熄。

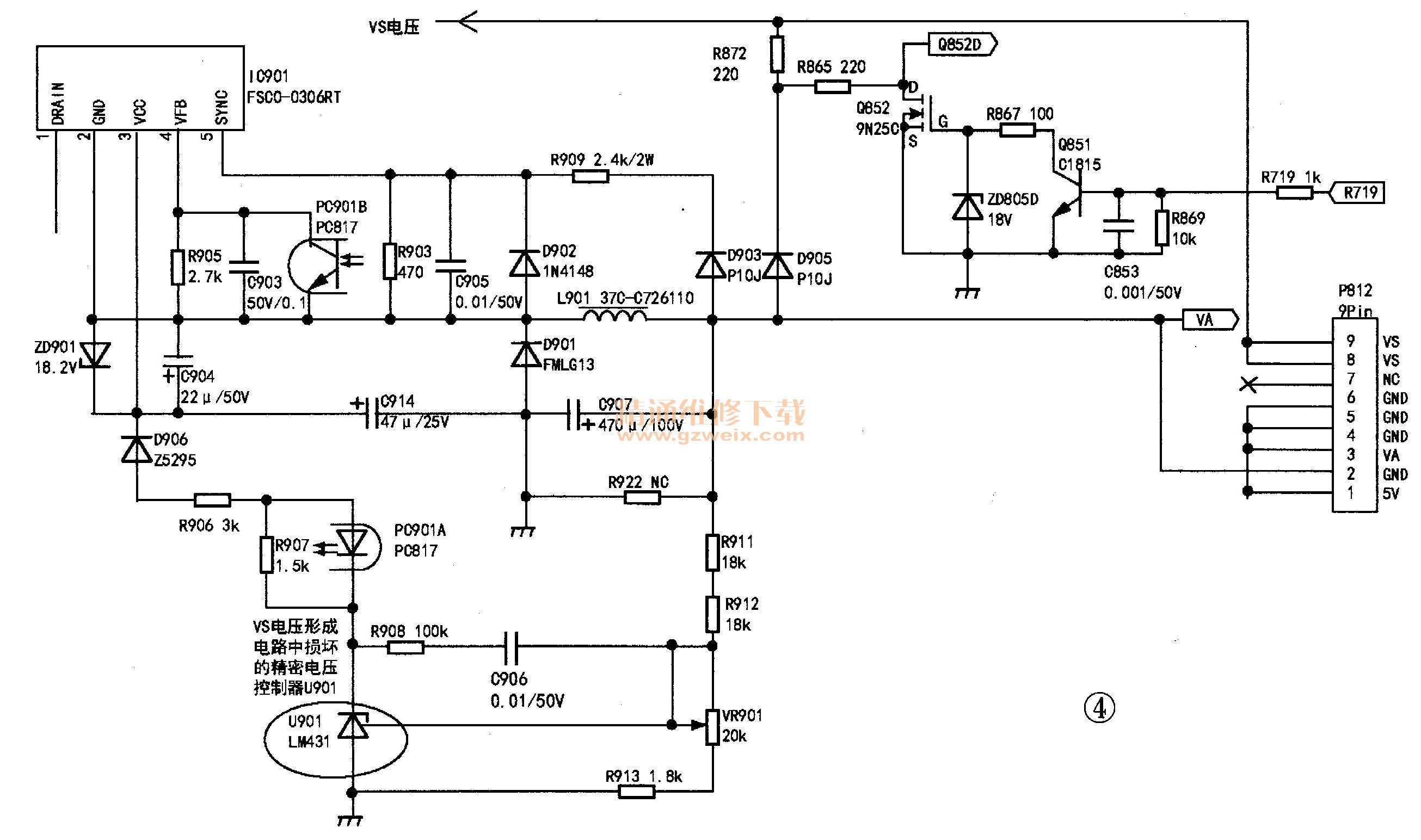

分析检修：由于是单独维修电源板，所在VS输出端接一个100W的灯泡作假负载，以便观察。通电发现指示灯亮一下就熄，检测VS电压没有输出。短接PC151的③、④脚和PC152的③、④脚，通电测量PFC电压正常，而开机瞬间测量VS能升至90V左右。进一步检测VA电压发现有117V，明显偏高（正常应该为69V），代换IC901，故障依旧，再代换U901（KIA431）后故障排除，相关电路如图4所示。
