C-228D-256-100型游梁式抽油机平衡仿真分析
来源:农机使用与维修  作者:佚名  2016-12-28 08:31:14

    摘要:常规游梁式抽油机因其结构简单实用、运行可靠性强、制造保养经济性高、行业标准及技术较为成熟、保有量较大、应用广泛,在国内外采油设备中占有绝对主导的地位。但抽油机自身结构笨重、特别是总机功率较低、平衡效果不佳、电能利用率较低、造成了能源的巨大浪费。以C - 228D - 256 -100型常游梁式抽油机为对象,研究分析了该抽油机的悬点运动规律、运动学和动力学的计算等,并利用MATLAB软件计算出减速器净扭矩曲线对该抽油机进行平衡情况分析,确定调整该抽油机平衡效果的方法,为自动平衡调节装置的设计莫定理论基础。

    1 工作原理、基本结构和几何尺寸
    1.1工作原理

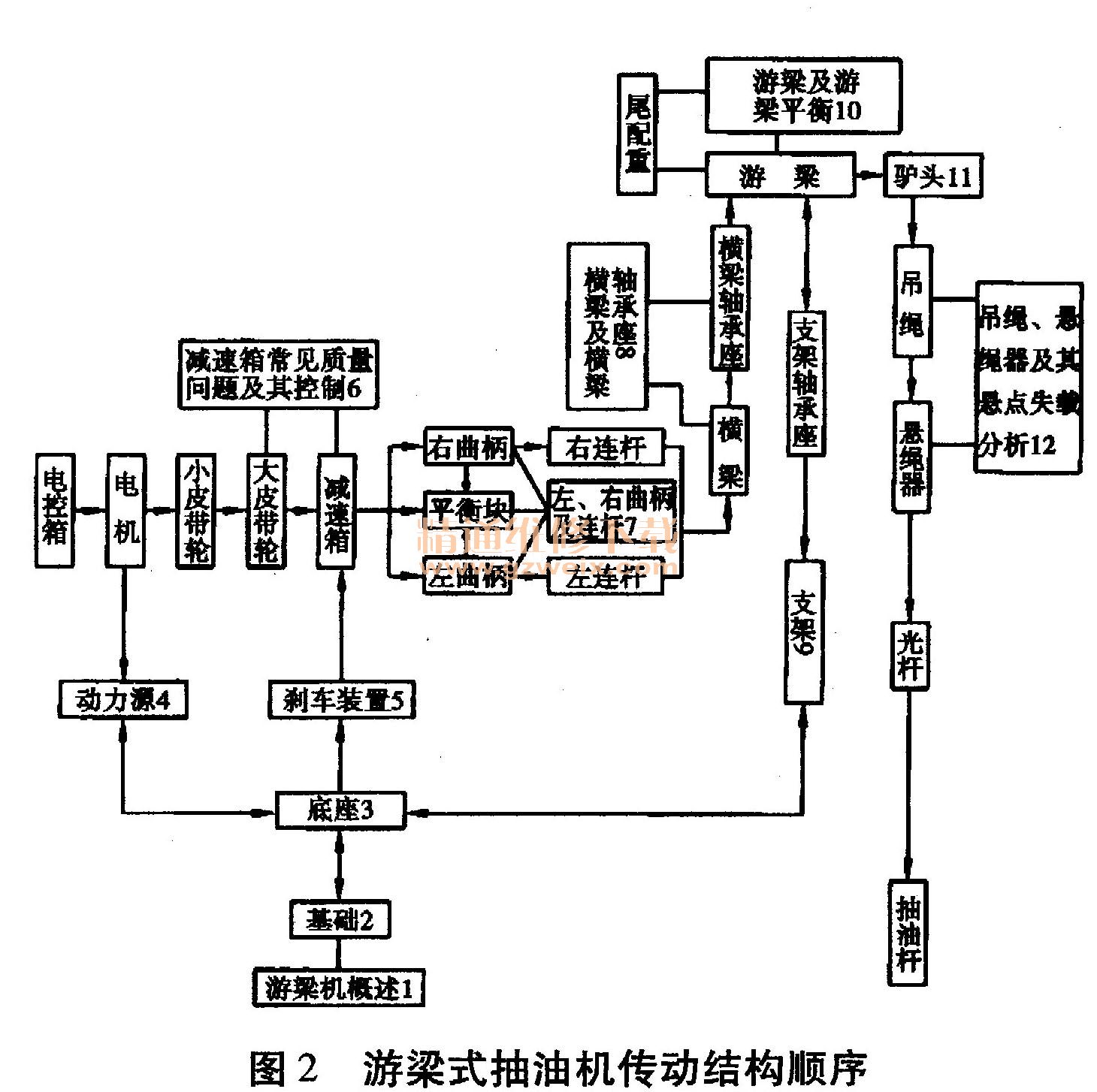

    C-228D-256-100常规游梁式抽油机是四杆机构的演化形式,其工作过程类似于一架天平,一端是抽油杆和油液等载荷,另一端是与之匹配的曲柄平衡块进行配重。C-228D-256-100抽油机结构图如图1所示,传动结构顺序如图2所示。


    1.2基本尺寸
    C-228D-256-100抽油机工作参数是:
    (1)驴头悬点的最大允许载荷为256 001 bf(磅)≈114 kg;
    (2)悬点冲程长度:2. 54 m;
    (3)减速器曲柄轴额定扭矩:228 000 in·1 bf(英寸·磅)≈26 kN·m;
    (4)悬点的额定冲次:3次/min;
    (5)平衡方式:曲柄平衡;
    (6)外形尺寸(长×宽×高):1.1m×2.8 m×7.3 m。
    该抽油机为重型、中等冲程、中等冲数、中等扭矩、大功率抽油机。
    1.3几何尺寸
    该抽油机几何参数如图3所示。

    (1)R-曲柄半径:1.1 m; (2) P-连杆长度:3.5 m; (3)A-游梁前臂长度:3.1 m; (4) C-游梁后臂长度:2.8 m; (5)K-基杆:4. 5 m; (b) I-减速器输出轴中心点与游梁旋转中心的水平点的长度:2.8 m; (7) H-减速器输出轴中心点与游梁旋转中心点的垂直长度:3. 5 m; (8)a-曲柄与连杆的夹角:39°。

[1] [2] [3] [4]  下一页
