一台使用7年的海信TLM7429P型液晶彩电，收看中伴随一声轻微的“啪”声，随即三无。但按遥控开、关机，待机的红灯和开机的绿灯能相互转换，表明控制系统在工作。经查该机电源电路资料，结合该机故障现象分析，可能是24V电源或背光板有问题。

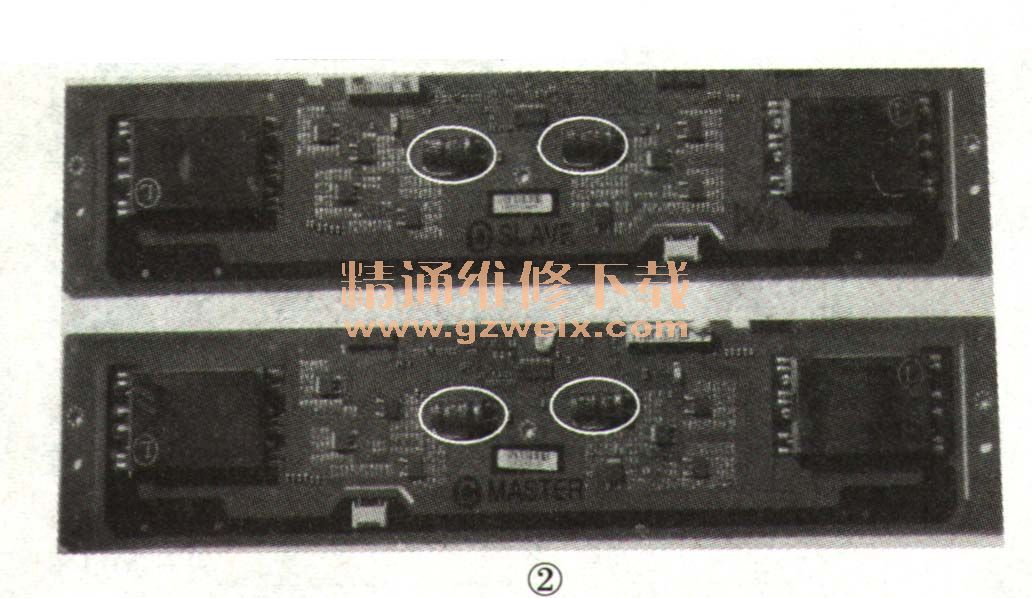

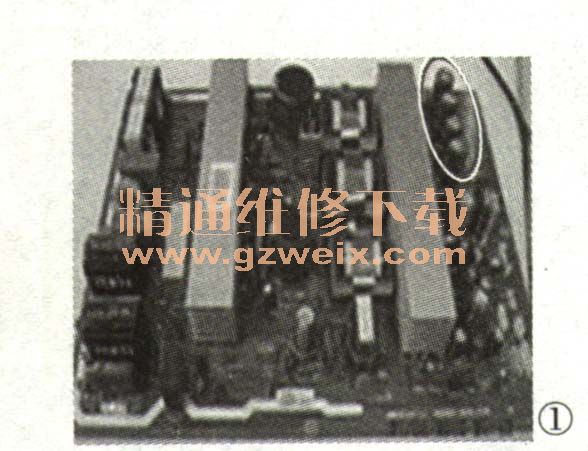

    拆下电视机后盖，因故障时有响声，故先目测整个电路板，看有无元件爆裂、破损的现象，结果发现电源板上有4只2200liF/35V大电解电容顶部漏液鼓起，两只背光驱动板上平躺着的680两/35V的大电解电容顶部也漏液鼓起（由于当时在外，未能详细记录电容代号，故在网上搜得相同的电路板，并将故障元件用圈标出，如图1、图2所示）。笔者将这8只电容全部换新后开机，仍三无。测电源输出全部正常。

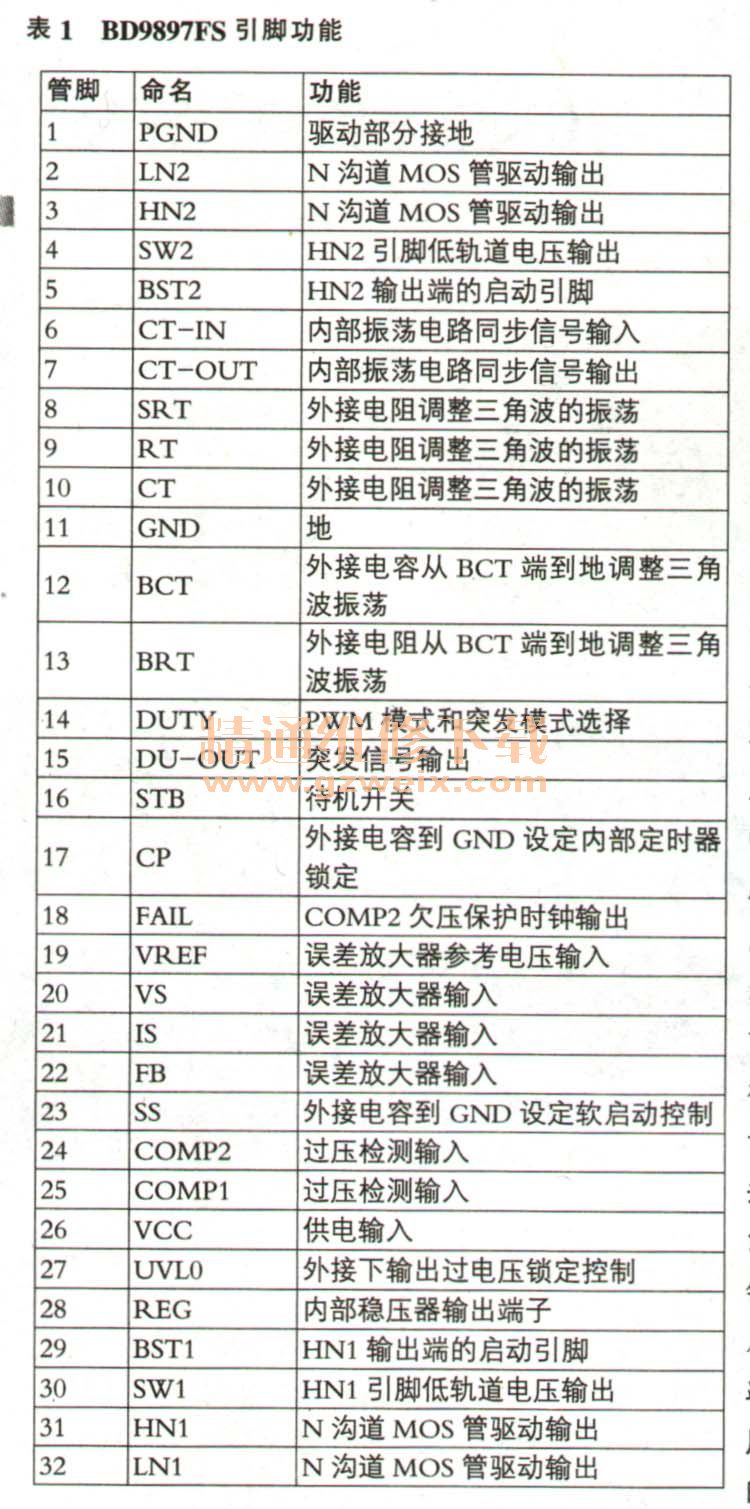

    想到故障是有响声后三无，且电源又正常，故重点检查背光驱动板。拆去背光驱动板的连线，取下背光板，发现有一个驱动板上贴装的驱动集成电路BD9897FS的一只引脚发黑并松动（如图3所示），该脚为⑩脚，资料显示是VCC输入（见表1），且在该脚正对的驱动块正面烧出一个直径0.5mm的小孔。另外一块驱动板同样是该脚发黄．块子正面也有一个小孔，看来这两块驱动板上的驱动块都有了问题，故障时的响声也是由此产生的。于是，购得两块BD9897FS块换上。

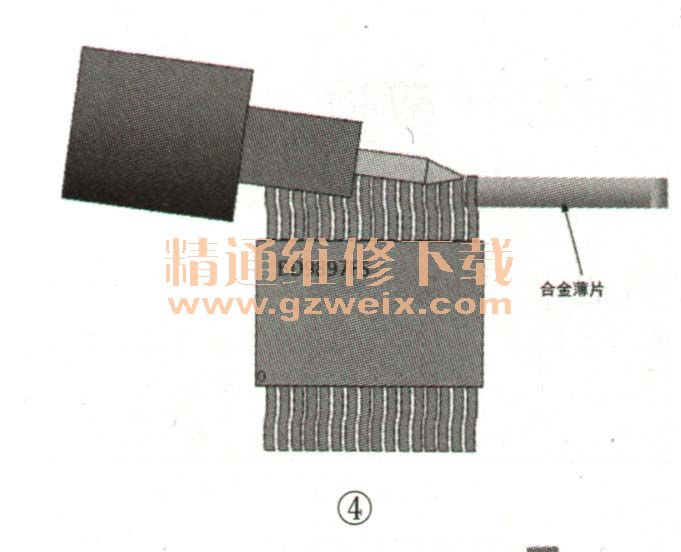

    这两个驱动块是表面贴装的，因无热风焊枪，笔者是这样拆装的：找一个很薄的合金片（因为合金片不沾锡》，或者是刮胡刀片，将其处理成3mm宽的长条，合金片要将一端处理薄，呈刀刃状，以便能将管脚与电路铜箔分离开。将烙铁倾斜一定角度后紧贴集成块管脚（使集成块管脚受热面增大），然后将制作好的条状薄片顶在已熔化的集成块管脚与铜箔之间（如图4所示），稍用力向前顶，同时将烙铁头缓慢向后移，直至将集成块整个一排的管脚与铜箔分离。另一排管脚的分离可采用同样的办法。也可以将薄片从已分离的这一排通过集成块下部（薄片与集成块垂直的方向）去顶另一排已被烙铁熔化的管脚（可根据薄片的宽度一次分离2-4个管脚），直至所有管脚与铜箔分离为止（如图5所示）。



采用以上方法时，既可以使用平头烙铁，也可以使用尖头烙铁。但不论使用哪种烙铁，薄片前顶的力度及烙铁的移动速度一定要合适，以恰好分开管脚与铜箔为宜，否则可能将铜箔撬起，给维修造成麻烦。集成块拆下后，可能很多管脚已歪斜并粘在一起，损坏的块子无所谓，若不确定块子已坏，可以用烙铁对每一个管脚分离并整形（建议维修人员最好准备热吹风枪取贴片 IC）。
    对于拆除了块子的电路板，要用烙铁头对焊盘进行整形。烙铁头上稍带些焊锡，在焊盘上轻轻一刮，使其平整、明亮、饱满。整个焊盘处理完以后，将新块子紧贴焊盘放好（千万注意管脚顺序，这一点非常重要，最好在拆之前做好管脚标记），用镊子压紧，先用尖头烙铁（不能用平头烙铁，否则会造成管脚间短路）的尖部正压块子四角的管脚进行焊接，以固定块子，然后再仔细用烙铁尖头逐个正压块子的管脚进行焊接（如图6所示），一般压住即可焊好，时间不宜过长。

    集成块全部焊完后，再检查有无短路和虚焊等。最后，将整机的连线与相应的板子连好，查看无误后通电试机，一切正常。
编者注：本次维修没有使用万用表等测量工具，全凭直观检查维修成功，这也是经验所致。此文仍介绍的电容失效应该是背光IC存在击穿，导致电容发热失效。电源电路中电容易失效与电容的热温度系数有关，加之平板电源工作频率高，电容充放电频率提高和散热环境不良等等原因易造成电源电容失效鼓包。
