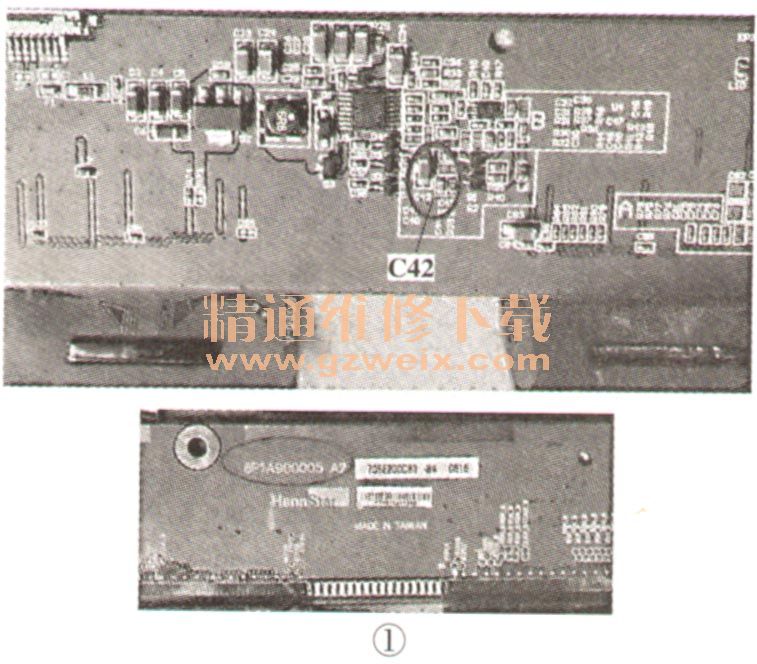

测保险丝F1完好，用数字表测5V电压正常，VDD电压3.3V正常，VGL电压－6.8V正常，VDDA电压13.1V正常，VGH电压几乎为0V，明显不对，正常为24V左右。拆去外框，翻开逻辑版，发现该电压由D2、D3、D4三个二极管经倍压整流得到，D1为VDDA13V升压整流二极管。目测无明显元器件损坏，用M47指针万用表测二极管对地电阻，发现D4（VGH输出端）对地电阻明显偏低，顺路查找发现和VGH输出端相连的C42严重漏电，换后电压恢复正常（见图1）。
