我花500元从修理部买了一台长虹3788型液晶电视，据卖家说电源板和主板都坏了，我当时是想买一块液晶屏和外壳。拿到机器拆开一看，驱动板有烧焦痕迹，电源板5V电压也没有，于是决定用通用板改装。手里刚好有一块精彩科技的通用电源板，其电流最大有8A、实物见图1。
驱动主板用最近买的V59，这款主板可以安装在42英寸以下的液晶电视机上，它的分辨率是跳帽调整的，分辨率列表在主板后面，见表1。

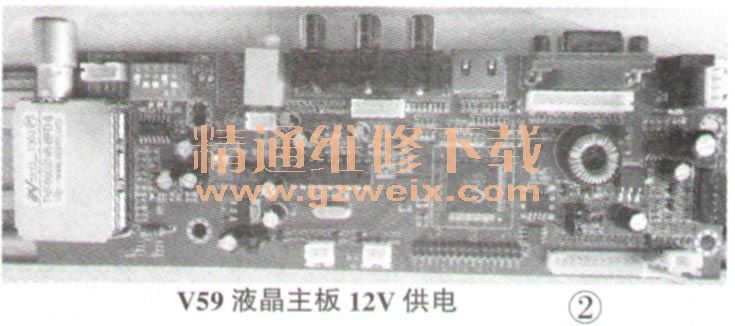

我在网上输入该电视机屏的数据，屏上标的是：CHUNGHWR CLRR370WR02 ROHS，但没能查到有关数据；输入“长虹3788型液晶电视机性能”，查得其电视机分辨率为1366×768。根据这一重要数据选择V59满足该屏的需要。根据表1查得有两种选择：1366X768，跳帽放在D或者E处。先放在E处，电视机图像出现花屏；改成D处，图像正常；放在D、E处声音都正常。驱动板如图2所示。
该机的改装关键是屏线的选择，它原来的屏线是30针的，和通用板用的屏线差不多，驱动板连接是单排插针式，通用板显然用不上，必须找到能用的屏线。原来的屏线两侧都是黑线，哪边是屏电压进线，弄不清楚，按照常理，这种30针插接处，22英寸显示屏都是右边是电源进线（屏背面对着我），线是两根以上的红线。此外，我也查不到该屏的屏电压，通常大屏一般是12V，所以我按照这道理，反反复复试多次。我用的屏线如图3所示。
屏点不亮，我把原来的屏线外边包装的胶带打开，仔细研究这根屏线，它有5组双绞线，应该是单8组合，每组双绞线之间有一根黄灰色线，这黄灰线应该是接地的。我在买的一套11根线里找，找到单8组合有两种组合，一根是红线在右边，我就用这根试，反复试，没有效果。另外，红线在左边的也不敢试，因为看到多次介绍屏线插错容易烧主板或者烧屏，这么严重后果我也不想发生在我身上。
关于屏线看过不少文章，屏线主要有单6Bit（位），屏线顺序是：数据00、数据01、数据02、时钟0C。
单8Bit（位）屏线的顺序是：数据00、数据01、数据0时钟0C、数据03。
双6Bit（位）屏线的顺序是：数据00、数据01、数据02、时钟0C、数据EO、数据E1、数据E2、时钟EC。
