高清彩电比普通彩电多了一块数字板，因此检修难度增大。故障在主板上还是在数字板上的正确判断是难点，最便捷的方法是代换数字板，然而同型号的数字板不好找，所以有时无法代换。因此，必要的检测手段显得十分重要。下面介绍用示波器快速判断故障在主板还是在数字板上的检修实例，供维修人员参考。
    一台康佳P29ST391型高清彩电，指示灯亮（待机状态），二次开机指示灯灭（开机状态），有伴音但无光栅无屏显，约8s伴音消失，指示灯亮（待机状态）。如果再二次开机，重复上述故障现象。该机数字板上CPU为M30622SP、视频解码、模拟变数字、亮／色分离、格式转换、数字变模拟由SVP-EX11完成，红绿蓝及行场小信号处理由TB 1306F完成。
    首先，测开关电源输出端四个端子的电压：＋B端子电压，灯亮时（待机状态）为100V，灯灭时（开机状态）为145V，正常；测14V端子，灯亮时（待机状态）为7V，灯灭时（开机状态）为14V、正常；测7V端子，灯亮时（待机状态）为4.5V，灯灭时（开机状态）为7V，正常；测20V端子，灯亮时（待机状态）为15V，灯灭时（开机状态）为20V，正常，可见开关电源正常。仔细观察，发现灯灭时（开机状态）无“吱啦”高压启动声，显像管灯丝不亮，场偏转线圈也没有“嗡嗡”声，可见开机状态行、场均不工作。由于场输出块STV8179F的供电＋18V、-18V、45V均由行输出变压器T402提供，故行不工作时场自然也不工作，由此判断故障可能在行扫描电路。
    行扫描电路涉及到数字板、主板，怎样快速判断故障在主板上还是在数字板上呢？于是拿出“重武器”—示波器上阵。如图1所示，为该机行扫描在主板上的正常波形，波形周期均为30μs。其中，行推动管V401的栅极波形幅度7.6Vp-p，漏极波形幅度为90Vp-p；行输出管V402的基极波形幅度为12Vp-p，集电极波形幅度为1300Vp-p。

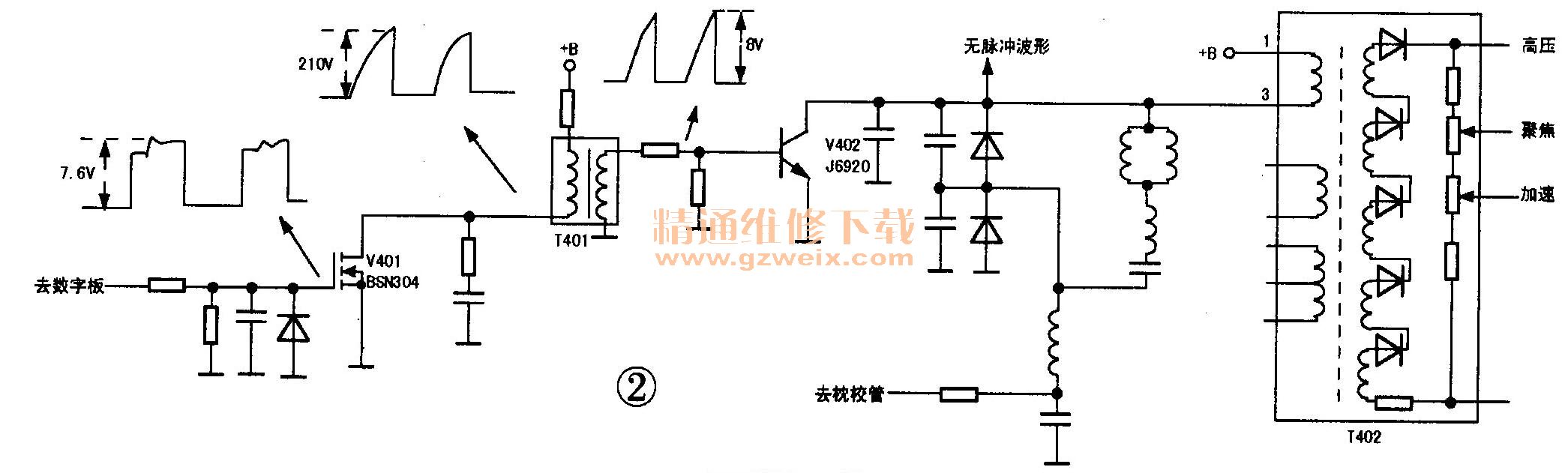

    二次开机，测主板与数字板连接插座的30脚有约8Vp-p行激励信号输出，约几秒后消失，据此判断数字板基本正常，故障应在主板行扫描电路上。对主板行扫描电路进行波形追踪，由于每回二次开机时间持续不到10s，故每测一个点都要进行一回二次开机，最终所测的波形如图2所示。所有波形周期都变为32μs（比正常值多2p-p，其中行推动管V401的栅极波形幅度7.6Vp-p，与正常时基本一样，形状也接近正常；漏极波形幅度为210Vp-p，是正常值的2倍多，波形形状变化很大；行输出管V402基极波形幅度为8Vp-p，比正常值少4Vp-p，波形形状变化很大，集电极几乎无脉冲波形，但直流电压正常，根据这些波形数据判断．多为行输出管V402（型号为J6920）不良。仔细观察，发现行输出管V402的发射极与电路板开焊。将其补焊后通电，指示灯亮（待机状态），二次开机指示灯灭（开机状态），图像正常，故障排除。此时断电，再通电，电视仍为开机状态。如果用遥控器关机后断电，再通电，电视处于待机状态，需二次开机，可见该机记忆上次关机状态。

    维修体会：1．该机行输出管V402的发射极开焊，导致行输出级不工作，从而无行反馈脉冲送到数字板，一方面使数字板输出的行激励信号周期增加2μs，另一方面使数字板上的CPU （M30622SP）在开机约8s后再关机（自动关机）；2，开机状态（指示灯灭）行推动管V401漏极波形幅度升高2倍以上，且形状变化很大，但令人不解的是行输出管V402基极波形幅度不升反降？其形状变化很大，与行推动管V401漏极波形相似（这个可以理解）；3．高清、平板高端彩电的故障判断，需掌握电路工作原理，积累更多经验，采用先进的仪器如示波器、示波表，配合常规设备进行检测，一些常见故障是可以排除的，不一定采用替换板解决故障。
