雷击彩电维修经验技巧
来源:本站整理  作者:佚名  2014-04-14 09:53:31

    笔者地处江南,每年夏季总有许多雷击损坏的电视机,笔者根据自己多年维修雷击机的经验总结成文,希望对大家有所帮助。
    雷电侵入彩电的途径主要有三种:电源线、有线电视电缆、AV线。从实修情况看,通过电源线的最多,有线电缆其次,AV线最少,严重的雷击机有从三条线路同时侵入的。
    CRT彩电从电源线侵入最明显的故障点是整流桥堆有2个或4个击穿短路引起烧保险,如果雷击程度不高,可能损坏的就这几个零件,稍严重则烧坏的是光祸旁边(包括光耦)的半导体元件,如大量应用的A3电源,光祸次级的放大管A1015雷击几乎都会损坏,光祸初级的B+电压取样管C1815和6V稳压管坏的也较多,而电容和几千欧以上的电阻损坏的很少,电解电容雷击坏的极少见。具体检查时不必把每个零件都拆下来测量,二极管和稳压管只需用指针万用表R×10挡在线测正向电阻,如阻值正常一般没坏(雷击致反向软击穿情况很少见),同样,三极管如在线测量两极正向电阻都正常也不必拆下检查,开关管如没有损坏其他阻容元件也不必细查。反之如果开关管和A1015及光祸都损坏,则周边二、三极管大都也已损坏。
    有时会碰到雷击机电源完好无损,甚至电源灯仍亮但开不了机,且CPU 5 V电源对地电阻阻值很小,但不一定彻底短路,这时要查CPU存储器和遥控接收头电源脚是否损坏,CPU POWER ON/OFF脚损坏较多,如CPU其他功能都正常,仅POWER ON/OFF脚损坏,但按遥控器开/关机键该脚能有0.1V以上的电压变化。有的存储器损坏虽能开机但自动搜索不存台,模拟量(音量、亮度等)调整后也不保存。
    雷电从有线电缆侵入时高频头首当其冲,通常情况下,当雷电不是很强时,有时仅击断线路板上一小段信号引入铜箔,雷电再强一点将击坏高放双栅场效应管。小信号处理芯片击坏会造成不开机、无图无声、帧扫描坏等情况,其中音量控制、AV转换功能击坏的较多见。
    从AV线侵入大多会损坏AV/TV转换电路,超级芯片内部AV/TV转换损坏,可以根据客户需要从外线路直通AV或TV信号以应急。如果AV电路损坏,外接设备AV输出端子大多也会受损,DVD机如复合视频端子损坏,可以尝试把S-VIDEO端子的Y(亮度信号)、C(色度信号)合并起来作为复合视频信号输出。
    雷电是一种超强脉冲,但其持续时间极短,维修实践发现有时候强大电流把线路铜箔都烧断了,同一条线路上距离近的元件都坏了,但这条线路上通过较长距离线条连接的元件却安然无恙,还有遥控接收头直接装在线路板上的坏的多,按装在面板上,通过一段导线和主板连接的坏的就很少。因此视放板几乎没有被击坏的。被认为最脆弱的数字板由于大多要经过一段细长的线路和主板连接所以坏的并不多。大多数用小电源作变压器的电器,雷击后拆开线包外面的绝缘纸就会发现断头在引出线旁边,重新接上即可。
    雷雨季节接机时需要问清情况,如是雷击机容易发生多处损坏,一般是先短路行管b-e极不让行电路工作(目的是避免故障扩大)再修复电源,然后查CPU及相关电路,其中开/待机电路损坏较多,能正常开/待机后再让行电路工作,根据屏幕故障现象再查小信号电路。
    雷击机,如果开盖发现线路板上有多处铜箔烧坏,有的地方发黑,电源模块爆裂等,这是比较严重的,且测量CPU和小信号芯片电源脚大多阻值都很小,这时不必细查,直接更换所有集成电路芯片或换主板(这种情况需重点检查半导体元件和集成电路芯片,阻容元件和电感线圈损坏概率很小,但供电回路中的色码电感需要检查)。
    例1;松下TC29P40R型彩电,雷击后三无,指示灯不亮。
    分析检修:拆机测CPU供电5V电压变为4.5V,手摸CPU(TMP88PS38AF-3H02贴片封装)表面温热,测5V对地电阻仅200Ω(R×10挡,红笔接地),断开CPU的24脚,5V供电正常,对地电阻升到2kΩ。用所购尾号为3JJ9的CPU更后仍不开机,把存储器24LC 16换成空白的后开机成功,但无伴音,图像枕形失真,进总线将“MODO”的值由“FF”改成“E7”后,图声恢复正常,故障排除。
    该机进总线方法:音量减到0,再按遥控器定时键一次,再同时按遥控器屏显键和机器“音量-”键,遥控器数字键“1”和“2”选择菜单“CH1-5”,数字键“3”和“4”选择项目,“音量+/-”键改变数据,按遥控器“N”键或遥控关机退出。
    例2:创维32E55HE型液晶彩电,雷机后三无,电源灯亮。

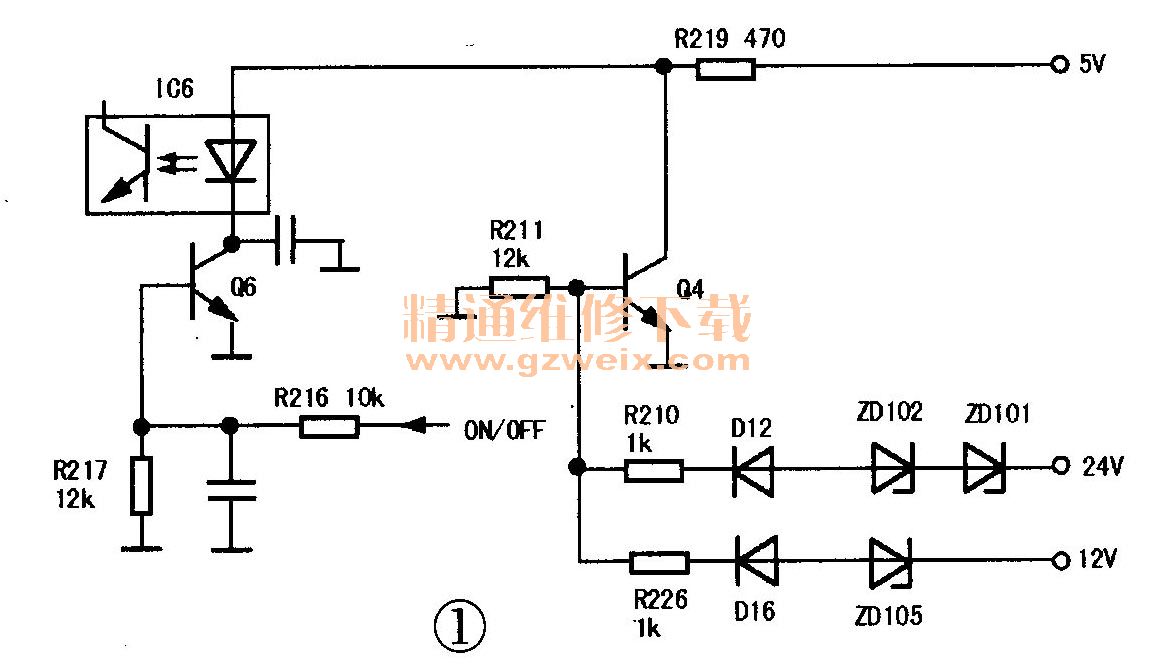

    分析检修:测副电源5V电压正常,主板有POWER ON/OFF信号输出但主电源不工作。测主电源24V电压输出与地短路,查24V三脚整流管击穿损坏,换新后仍不开机。该机开机和保护电路简图如图1所示,测开机光祸IC6初级发光管已短路,Q4、Q6击穿,换新后顺利开机。早期的液晶电视的电源板大多为独立结构(现在主流的液晶彩电电源板和背光驱动板为一体,常称IP板或二合一板),输出电源通过较长的线才能送往主板,所以通常主板都不会损坏。
