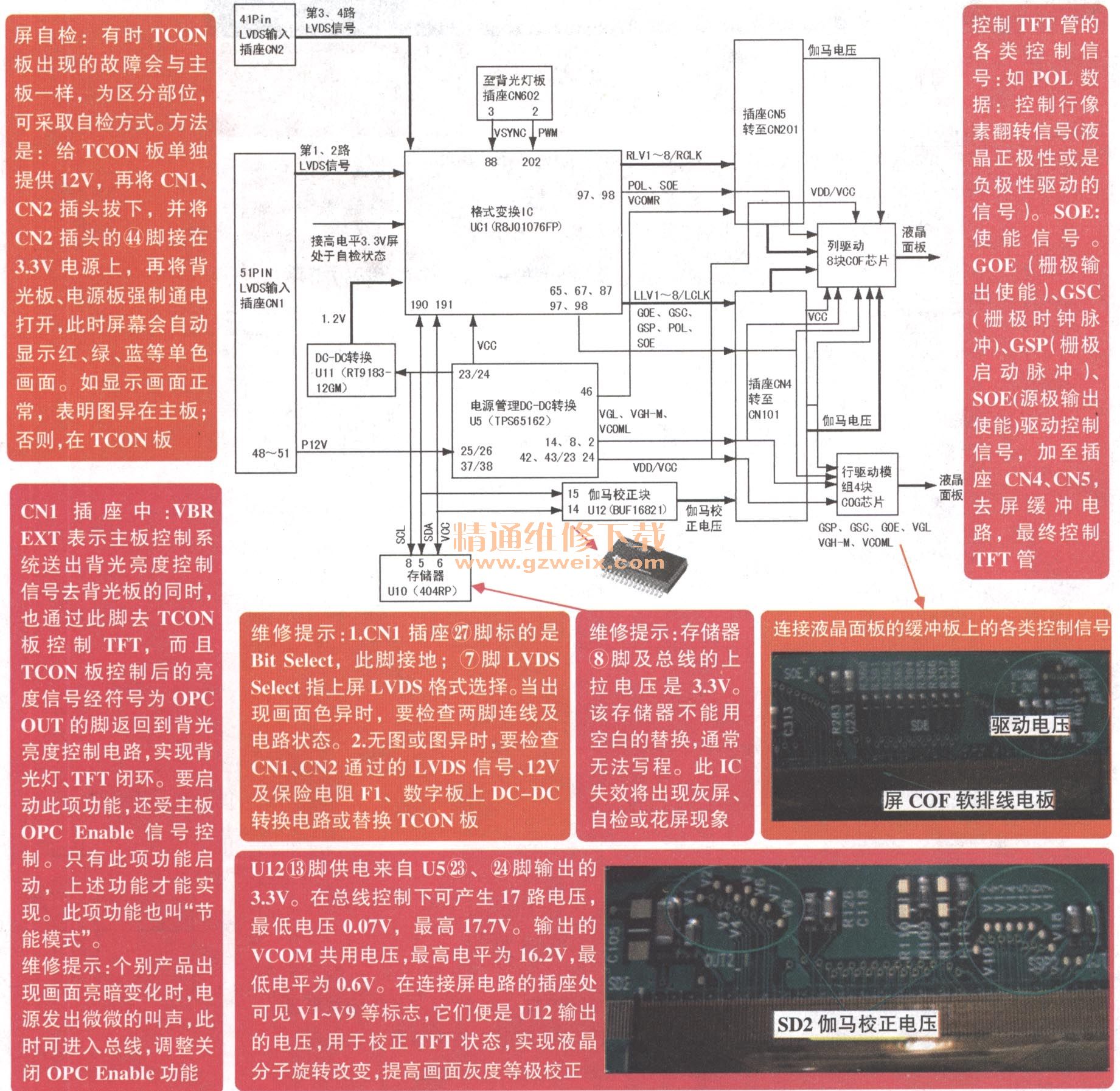

此屏是标准的高清屏，物理分辨率为1920×1080，屏驱动板TCON的板号为6870C-0299A，电路板上主要IC有：图像及时序控制模块UC1 （R8J01076FP）、电源管理U5 （TPS65162）、存储器U10（404RP）、DC-DC转换块U11 （RT9183-12GM），伽马电压形成块U12（BUF16821）等。TCON与主板通过CN1、CN2将主板送出的LVDS信号、上屏12V电压及节能控制信号等送入TCON板。TCON逻辑板对LVDS信号进行再次扩频及像素、时序处理后，送出图像IRS117S信号、时序控制信号、GAMMA校正电压及各种指令控制信号，通过插座CN4、CN5接入屏栅、源驱动IC，多个栅极驱动IC输出屏水平方向（即108行）时序脉冲接屏所有矩阵TFT管的栅极，而TCON板送出的RGB数字信号、列驱动信号由多个源极驱动IC输出1920x3路信号，接屏上所有TFT管的源极SOURCE。主板提供的12V电压，经屏上电源管理IC，产生TCON板和屏栅、源驱动IC所需的电压VCC（3.32V）、VDD（16.14V）、栅极（GATE）高电压VGH（开启）26.9V、栅极（GATE）低电负压VGL（关断）-4.88V等。同时，TCON板上还设计有GAMMA校正电压形成电路，目的是重现发射端灰度等级的画面，GAMMA校正电压将接入源驱动电路。控制TFT导通程序，实现控制液晶分子旋转校正。该板维修图解如下。
