一款电动按摩器不振动故障检修
来源:本站整理  作者:佚名  2016-07-13 09:23:24

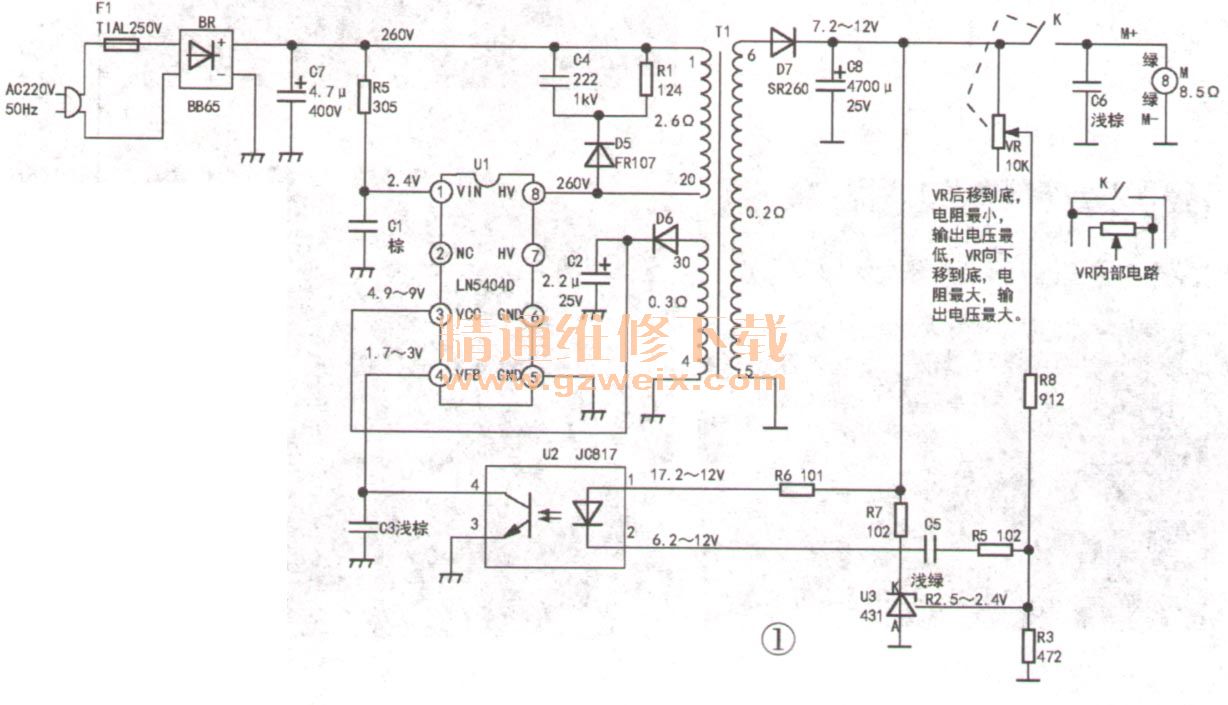

    此按摩器品牌、型号等信息均已磨蚀。无法辨认。实绘其电路如图1所示。

    此按摩器通过调整开关电源输出电压,改变直流电机转速,从而带动偏心块振动,模拟人工按摩,达到保健目的。

    一、LN5R04D简介

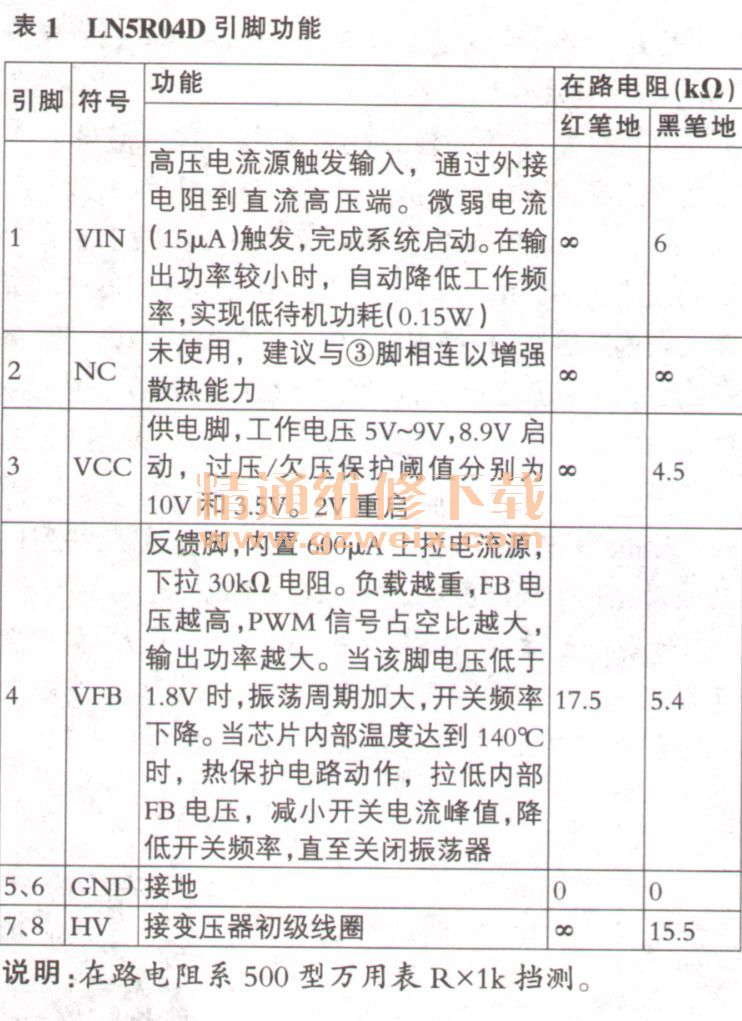

    LN5R04D为高性能的电流模式PWM控制器,采用SOP 8脚封装,内置有750V高压功率开关,具有线路补偿及精确LPS控制、高压启动电流源及快速启动、能效处理控制及低待机功耗(低于0.15W)、过压/欠压与短路保护等功能。其引脚功能及在路电阻如表1所示。

    二、工作原理
    通电后,DC260V电压一路经启动电阻R、2(305)加至U1的①脚(VIN端),产生触发信号,一路经开关变压器T1的①~②脚绕组加至U1的⑧脚(HV端),触发电流源工作,产生初始充电电流,经内部电源管理单元对U1的③脚VCC电容C2充电,当C2被充电至8.9V时,控制电路依次打开参考电路、振荡电路、功率开关等,芯片结束启动,转入正常工作状态。
    启动后,T1的③~④反馈绕组感应电压经整流管D6(玻璃二极管,无参数,估计为1N4148)整流、C2滤波后,为U1的③脚VCC端供电,同时T1的⑥~⑤次级绕组感应电压经整流管D7 (SR260)整流、C8滤波后,一路供直流电机M使用,一路送往由可调电位器VR、精密稳压器U3、光祸U2 (JC817)等元件组成的输出电压调整电路。调整信号经U2的④-③绕组反馈至U1的④脚(VFB端),送给Ic内部的PWM比较器,以调整输出电压高低,实现电机高低速转动。
当需要调低输出电压,降低电机转速时,将VR滚轮向上拨,此时可调电阻变小,U3的R端电压上升,K端电压下降U2的①-②脚内部发光二极管发光变强④-③脚内部的光敏三极管导通程度变深U1的③脚反馈电压减小,脉冲占空比减小,输出电压降低,电机转速降低;反之,电机转速升高。调整VR时,实测VFB端电压为1.7V~3V,输出电压为7.2V~12V。
    当vcc电压大于10V时,芯片启动过压保护,降低输出功率,以保户后级电路。
当vcc电压降到3.5V时。芯片启动欠压保护,关闭振荡器;当VCC电压回升至2.0V时,芯片重新启动。
    当电机转速降低时,芯片会逐渐降低工作频率,提高轻载效率,降低待机功耗。此机未设硬开关,当VR滚轮上拨到顶至K关断时,电路处于待机状态,功耗约0.15W。

    三、故障检修
    故障现象:通电后,无论知何调整振动强度旋钮,电机皆不转。
    分析检修:拆机后观察保险丝F1未断,各元件也未见异样,测直流电机M线圈电阻约为70Ω。通电调整强VR、测开关电源输出直流电压在7.2V~8V之间变化,感觉变化范围有点窄,怀疑电机有问题。打开振动头,发现电机转子卡死,转动偏心块转动阻力很大。往电机轴芯注入机油润滑后,偏心块转动顺畅。复原后,通电并调整VR,电机强弱振动明显,故障排除。
