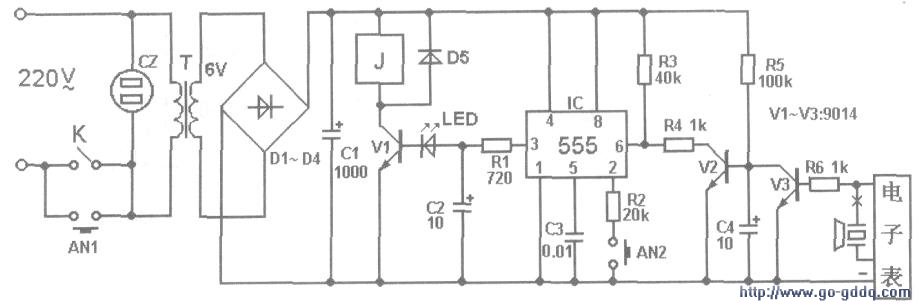

其原理见上图所示。本电路采用变电②脚出现下跳脉冲时，其输出端③脚便会输出为高电平，只有当⑥脚出现上跳脉冲时，其输出端才会变为低电平。使用时，只需连接好接线，将充电器电源插头插入图中的插座CZ中，按下开关AN1，后续电路得电开始工作，按一下开关AN2，在IC的②脚便产生一下跳脉冲，使其输出为高电平，发光二极管LED点亮，继电器吸合，此时松开AN1即可。静态时，由于电子表无输出音频表输出连续的脉冲信号，该信号脉冲通过R6加在V3的基极，使V3交替导通和截止，当V3导通时，C4通过V3放电，使V2截止，使IC的⑥脚产生一上跳脉冲，使其输出变为低电平，继电器释放，断开电源。

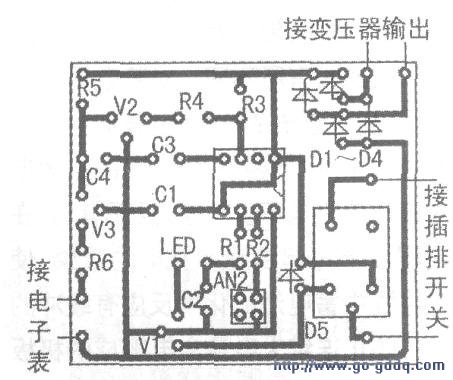

　　图中开关AN1采用插排中的开关代替。也可采用电容降压电路来获取工作电压，只是在连接时要注意降压电容一定要接在火线上，否则电路板就会带电。下图是其印制电路板图，按图所示安装，检查无误后即可使用，无需调试。
