12V G4插脚LED灯原理与维修
来源:家电维修  作者:佚名  2018-04-17 08:23:52



    LED灯以其亮度大、耗能低、寿命长等特点,逐步占领当今电灯市场。G4插脚的LED灯被大量用于:水晶灯、吊灯、壁灯、过道灯等,代替传统卤素灯珠。
    LED灯不亮,无非有两个原因,第一个可能是驱动电源出问题,需要维修驱动电源;第二个可能是灯板上的灯珠坏了,可以用数字万用表的二极管挡位测量,万用表的正负极对灯珠的正负极,灯珠会微微发亮,如果会亮,说明灯珠是好的,不亮或者短路蜂鸣器响说明这个灯珠坏了,用相同规格的灯珠更换即可。

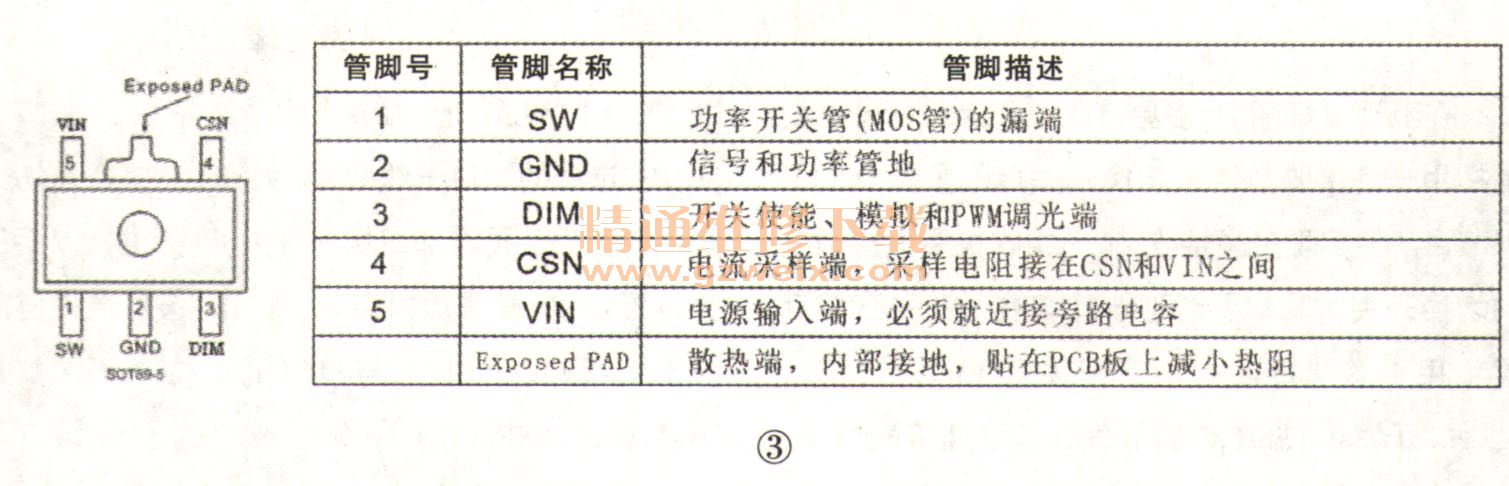

    笔者使用的12V G4插脚LED灯,电源驱动板使用的主芯片型号是PT4115,外观如图1所示。假设有主芯片的板为A板正面,与它垂直相交的为B板,A板正面与B板正面最上部分焊接后接正极,A板反面与B板反面最上部分焊接后接负极;整个LED灯板3个贴片灯珠串联为1组,共8组,8组并联后通过电源驱动板点亮。据实物板绘制的电路原理图如图2所示,原理图中所使用的外部元件选择清单如表1所示,PT4115的引脚描述如图3所示。







    PT4115是一款连续电感电流导通模式的降压恒流源,具有较宽电压输入范围:8V~30V,击穿电压大于45V,输出最大1200mA恒定直流,内置大功率开关管,转换效率高达97%,芯片具有过温、过压、过流、LED开路保护等多种功能。根据不同的输入电压和外部器件,PT4115可以驱动高达数十瓦的LED。

[1] [2]  下一页
