为了实现一定范围内的温度调整，本人特设计一个简单实用的电路。整个电路所用元器件仅50多个，成本低，较适宜用在大棚、温室等对室内温度有一定要求的地方。它能使室内的温度在一定范围内自动调节，
　　
　　一、工作原理
　　
　　整个电路原理图如附图所示。

　　1．电源电路
　　
　　220V市电经变压整流得到12V的直流电，该电压一部分送到温度检测电路，一部分做N555、LM339、TDA2040等集成电路的供电电压。

　　2．温度检测电路
　　　　
　　该电路利用热敏电阻在不同的温度环境下，有不同的阻值的特性。将热敏电阻放置在温室的几个关键点，如四个角、中央、门旁。当外界温度变化超过规定范围时，电路动作，实现温控。IC1为可单电源工作的四电压比较器。RT1、RT2采用了两个热敏电阻串联，以取得较大的阻值变化，实现电压差值拉大。在温度检测电路1中，取自R105的电压分别引入两个比较器，去和标准电压比较。在ICl-1中，基准电压U+=5.6V，温度大于17℃时，比较器ICl-1输出低电平。

　　当温度降至低于170C时，U-<5,6V，1C1-1发生跳变，输出一个高电平，加热电路工作。在ICl-2中基准电压U-=6.5V，温度低于25℃时．ICl-2输出低电平。当温度升高超过25qC时，此时U+>6.5V．ICl-2发生跳变，输出高电平，换气电路工作。电阻R106、R107是上拉电阻，调整它们的阻值，可改变A、B两点的电压值。

　　温度检测电路2的工作原理同温度检测电路1，标准电压值如附图所示。

　　3．加热、换气电路
　　
　　当温度在17℃～25℃这个范围内，加热、换气电路不工作，当温度低于或高于这个规定值时，电路动作。调节RP101可粗调加热的跳变温度。加热装置可用壁挂式电热毯或电炉子，换气装置可选用换气扇。

　　4．温度报警电路
　　
　　温度报警电路主要由一个或门电路、555频率生成器、功率放大电路三部分组成。其工作原理如下：VD201、VD202组成一个或门电路，当温度超过300C或低于15qC，温度检测电路输出一跳变信号到或门电路，在E点输出一个大约11V的电压。该电压经RP301、R301对C302充电，当电位上升至2/3VCC时，集成块复位。③脚输出低电平，同时内部放电管与①脚相连通，电容C302通过R301向⑦脚放电，VC302下降，当VC02下降至1/3Vcc时，③脚输出高电平，放电管截止，放电结束。然后再开始充电、放电，形成振荡。放电所需时间（低电平）Tpl=0.7×R301xC302。充电所需时间（高电平）Tp2=0.7(R301+RP301)C302。周期T=0.7(2R301+RP301)C3020③脚输出高电平的占空比，决定扬声器的音调，频率在3～lOkHz时的声音较响。

　　TDA2040是集成功率放大器。R306、R307构成交流负反馈，C308是输出电容，容量一般选的较大。

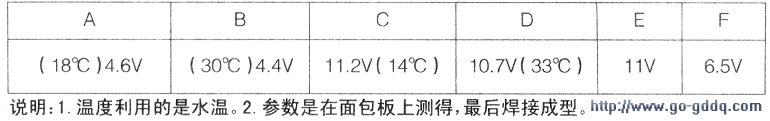

　　该电路设计简单，易于调试，而且实用性较高。工作状态下，其各工作点的实测数据如下：
