飞利浦RQ1250CC剃须刀工作原理与维修
来源:本站整理  作者:佚名  2016-07-08 08:43:30

    一、工作原理分析

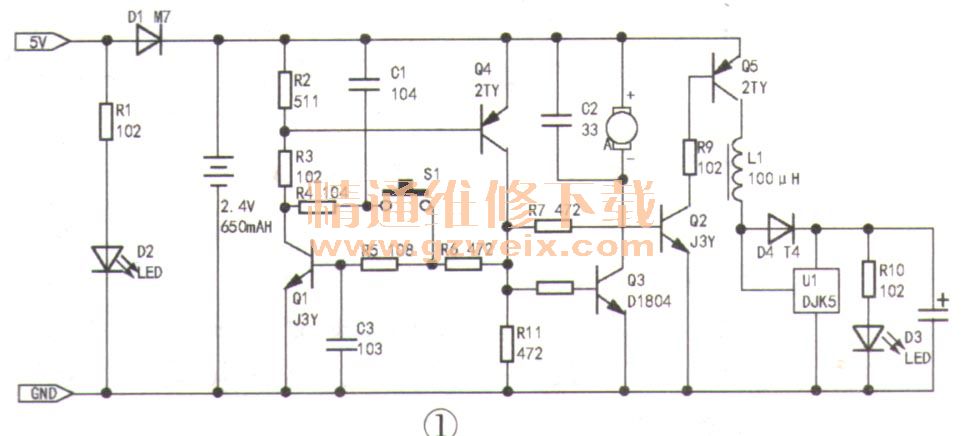

    充电器将220V交流电变为直流5V后给剃须刀供电,经二极管D1给两节镍氢电池充电,如图1所示,红色发光管D2为充电指示灯。

    Q1、Q4等元件组成开/关控制电路,Q3控制电机,Q2、Q5控制工作指示灯,U1为升压集成块。
    当S1断开时,Q1~Q5均处于截止状态,电机不转,D3也不亮。接通S1后,由于电容两端电压不能突变,电源经C1、R5、Q1基极、地形成回路,Q1导通,其集电极变为低电位,则Q4因基极为低电平而导通,其集电极变为高电位,通过R6及R5使Q4维持导通,因此松开S1后,Q1、Q4仍然导通。此时由于Q4导通,使得Q3导通,电机转动,Q2、Q5也导通,电源电压经电感L1、D4及U1升压,蓝色发光二极管D3发光。
    再次按下S1时,Q1基极变为低电平,Q1截止,随后Q2-Q5也截止,电机停转,D3熄灭。
    该剃须刀所用三极管均为贴片元件,Q1、Q2可用NPN型管8050代换,Q4、Q5可用PNP管8550代换,Q3 (Dl804、NPN、60V、8A、20W)可用废旧电脑板上的CPU供电管代换。U1为升压集成电路,损坏后可拆除,将D3换成绿色发光管即可。D1可用1N4007代换,D4可用1N4148代换。

    二、故障维修实例
    故障现象1:将剃须刀放进充电座后,红色充电指示灯不亮,充不进电。
    分析检修:首先测得充电器的输出电压为0V,说明充电器坏了。该充电器外壳是融合在一起的,不易打开检修。刚好手头有一闲置的手机充器,输出电压为5V/500mA,接好插头线试机,充电正常。
      故障现象2:充满电后,使用时间也很短。分析检修:此故障的常见原因是电池容量下降。首先测得充电器输出的5V电压正常。拆开剃须刀外壳,换上新购买的两节充电电池,故障排除。
