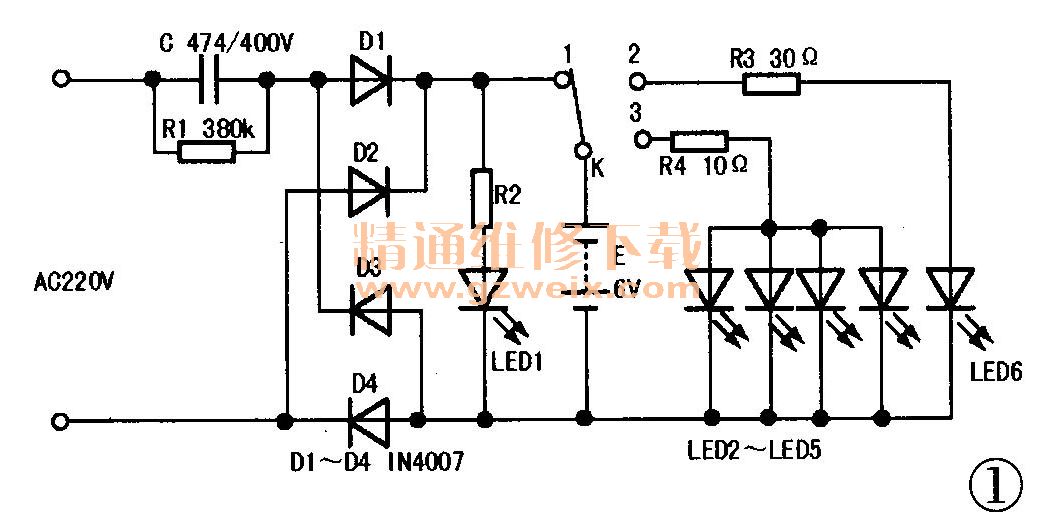

一款可充LED手电筒，故障为不发光，充电时指示灯亮。打开外壳，观察电路并绘出电路图（见图1）。

    原理分析：当开关K置于“1”的位置时为克电状态，AC220V经C、R1限流降压，经D1-D4整流为电池E充电，R2、LED1为充电指示电路。当K置于“2”时，电池E为R3、LED6提供电流，使LED6发光，手电筒为弱光照射。当K置于“3”时，E为R4、LED2～LED5提供电流，LED2～LED5发光，手电筒呈强光照射。图中电阻皆为1 /4W ，LED 1为红色指示二极管，LED2～LED6为白光照明二极管。
    故障检修：根据分析，充电电路正常，故障在电池E或发光部分。测量电池电压为0V，把开关K置于“4”为E充电，测量充电电流为25mA，正常。断电测量LED2～LED6，发现LED6有轻微短路，加5V电源测试不发光。经分析认为，由于LED6不发光，用户在使用手电筒时把开关K置于“3”位置照明，使用完毕后顺手把开关退至“2”，认为把灯关掉了，其实LED6在不发光的状态下也在轻微耗电。当用户再开灯时（K置于“3”）发现光照不足或不发光，就顺手关掉（K置于“2”）进行充电。可想而知，当开关K置于“2”时不但不能给电池E充电，而且还把E内部电量全部耗完，所以就出现了检测时电池电压为。V而充电电流正常的奇怪现象。

    由于手头没有多余的照明LED，就把电路稍作改动使用户正常使用，摘掉R3，把K“1”、“2”焊点短路，这样不管K置于“1”或置于“2”位置，手电筒皆可正常充电。

    提示：最好不要换新LED6，因R3设置不合理，恐再次烧毁LED6。同时本电路因没有稳压装置，充电时间不可过长，不宜超过24小时。
