雅阁YG-3736可充式手电筒屡烧LED灯芯原因与电路改进
来源:本站整理  作者:佚名  2013-09-15 10:47:38

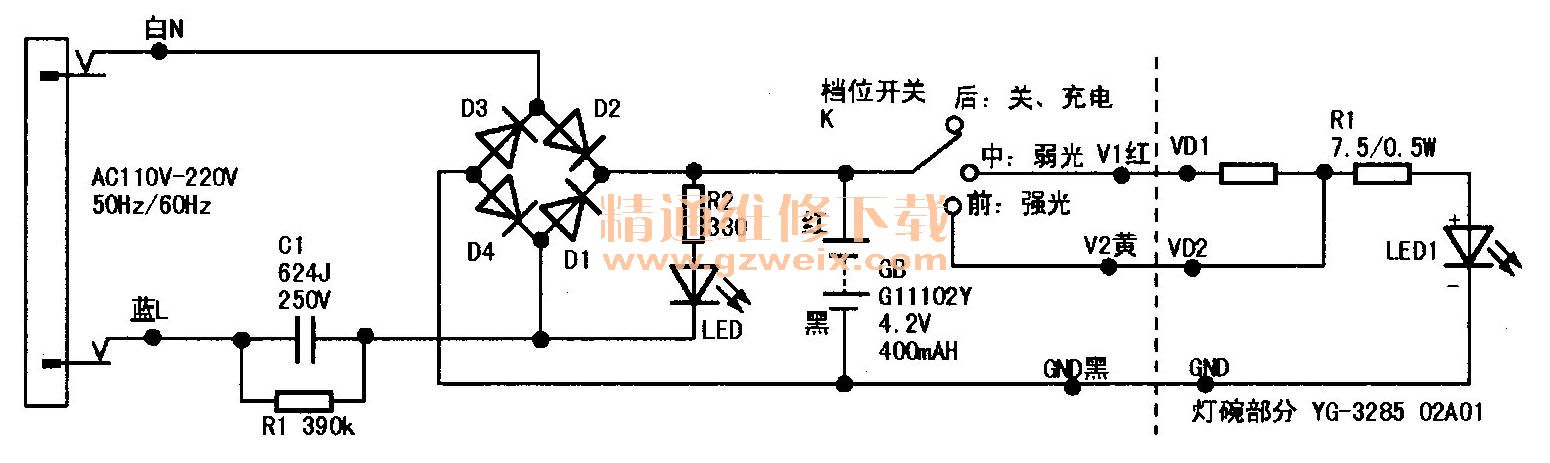

    此LED手电筒实绘电路见图1所示。

    此机采用电容降压供电,供电电流约43mA。故障为手电筒不亮,经查为LED1损坏,实测其正反向电阻均为5kΩ左右。损坏的原因是手电筒长期不用且充电时随意拨动挡位开关K以确认是否充好电而最终损坏LED1的。
    按规定手电筒在充电时,挡位开关K应先拨向“后”位置,然后再通电充电,且充电时不要拨动K,充完电后,断开市电再使用手电筒。道理很简单,就是防止蓄电池性能下降,内阻变大,当电压过高起不到籍位作用而损坏发光二极管。市场上此类型的、特别是久置不用的手电筒,只要在充电过程中拨动挡位开关,LED灯芯必坏无疑。

    上述电路作如下简单改动后,就可避免蓄电池内阻变大、K位置不对带来的对发光二极管的损坏。改进电路见图2所示。

改后电路通电时,工作指示灯LED只在“关、充电”位置时亮,其他位置均不亮。这是因为LED工作在半波状态,在其他位置时,电容C1无放电回路所致,并非故障,并非未通电,这点要注意。
