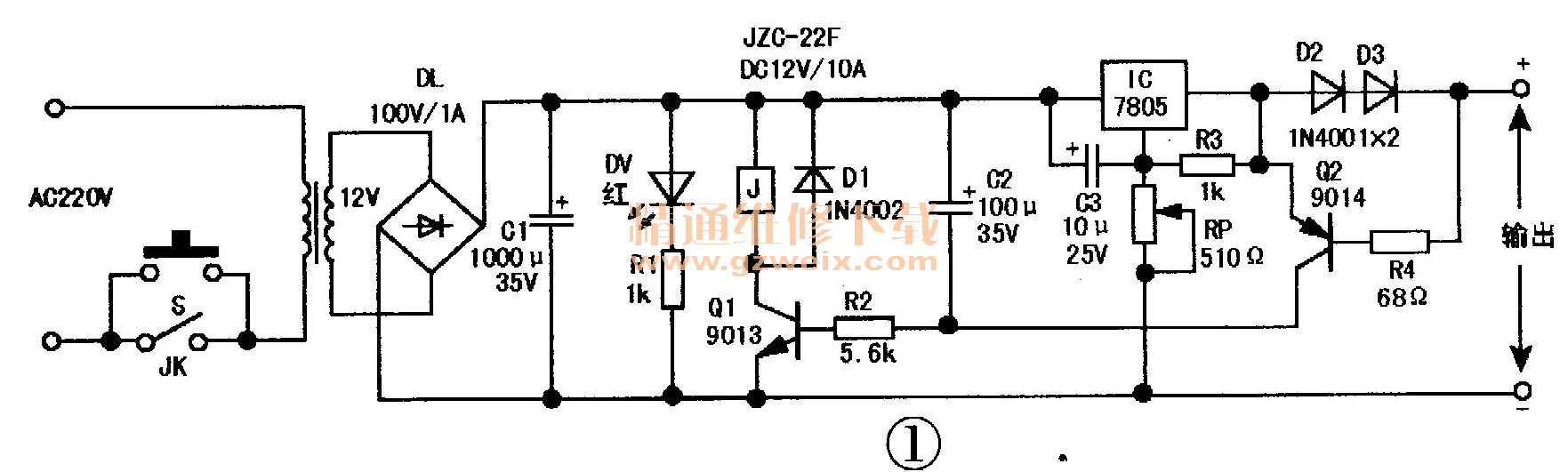

许多便携式家电产品都使用外接电源适配器，如笔记本电脑、移动DVD、打印机、平板电脑、手机等。在实际使用中，当用完这些家电产品时，很多时候只是关闭了电器的电源开关，却未切断电源适配器的供电，这样不仅浪费电能，还易损坏电源适配器，更重要的是会带来安全隐患，引发事故。为防止这种情况出现，笔者自制了一款具有自动开／关功能的手机电源适配器，其电路如图1所示。

    三端稳压块（AN7805）可输出3.7～8.7V的可调电源（注：调节RP，每改变100Ω的阻值，输出电压可改变1V）。插上手机充电插头后，按一下串接在电源变压器初级回路的微形常开自复位开关S，市电会经降压变压器降压、整流全桥DL整流、C1滤波后，获得约12V直流电压。于是，红色电源指示灯DV点亮，（如果不是充电器，则需要先开通用电器的电源开关），电源有电流输出，接在控制管Q2发射极与基极间的二极管D2、D3的总压降约为1.3V→控制管Q2导通升控制管Q1导通→继电器J常开触头JK闭合并自锁（在按下S约1 s～2s后，可听到继电器吸合声，此时手指可离开按钮S），电源盒输出正常电压。与此同时，延时电容C2通过Q2充电至七八伏。当电源负载停止工作后，D1、D2的总压降小于0.5V，于是控制管Q2截止，为了不让自动开关所接的负载还未完全停止工作前，自动开关就关闭了输出，比如电脑在点击了关闭按钮后，有些运行的程序不会立即停止工作，故必须保持电源输出端仍有输出，故设置了延时电容C2，在Q2截止后，它会通过R2、Q1发射结放电，这样仍会维持控制管Q1继续导通，使继电器常开触头JK仍保持接通状态。在经过约10秒的延时后（C2容量越大，延时时间越长），继电器J常开触头JK才断开，切断市电输入。同时，红色电源指示灯v熄灭，告知用户市电已被切断。若要恢复供电，只需按一下启动开关s即可。
    在图1中，电源变压器功率为5W，次级输出电压为AC12V。DL可选择耐压100V、输出电流1A的整流全桥，也可用4只1N4001替代。若要制作输出电流较大或输出电压较高的自动开关（电源），则三端稳压IC可换为LM317T（金属TO-3封装，输出电压为1.2V～37V、在加散热器的情况下，最大输出电流为5A），并将电流输出兼输出控制二极管D2、D3也换为输出电流更大的，如：1N5401（100V/3A）、4A1（100V/4A）、5A1（100V/5A）、6A1（100V/6A）等。当然，电源变压器T和整流全桥也要根据输出电压与输出电流重新进行选择。

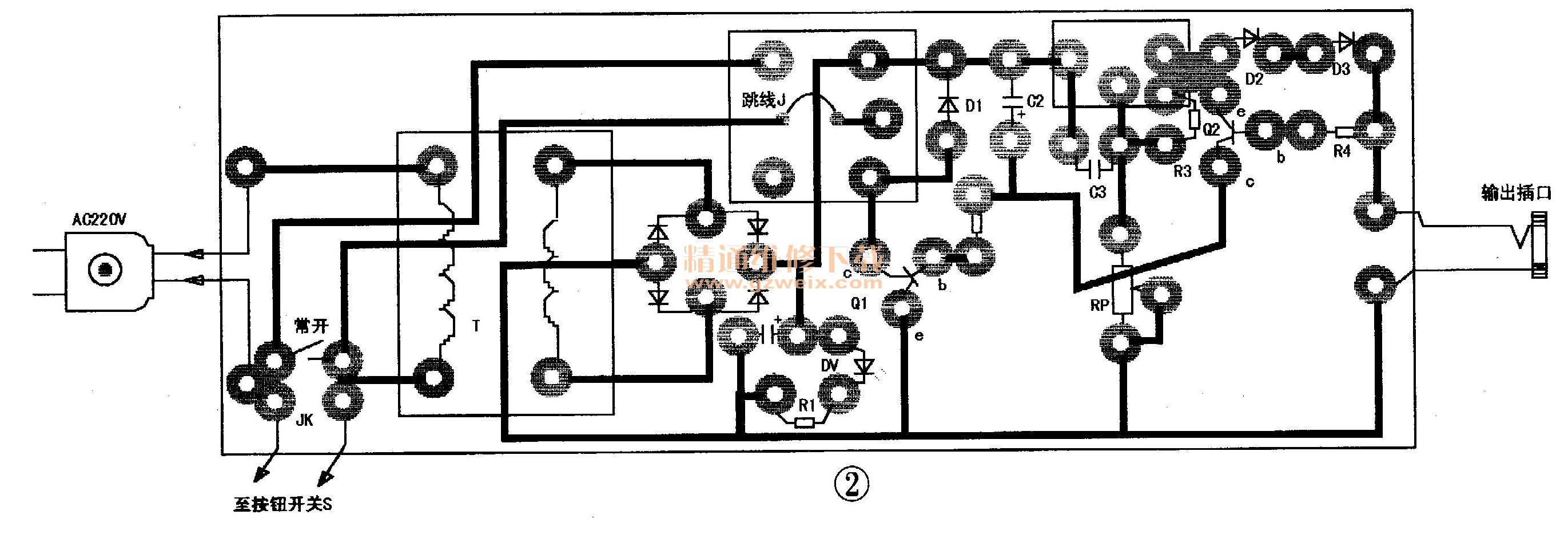

    该电源的印制板如图2所示。在焊好元件且检查无误后，就可进行调试：首先在电源输出端接上一只0.15A/6V小灯泡作为假负载，然后通电。按一下自复位按钮，红色发光指示二极管DV应点亮，否则，说明电路有问题。若DV已点亮，再用万用表测量假负载两端电压，并调整可调电阻RP，使电源输出电压与用电器相匹配，如用电器是手机，则输出电压为3.7～3.8V。为防BP接触不良，用万用表测出可调电阻RP的实际阻值，然后换成固定电阻即可。

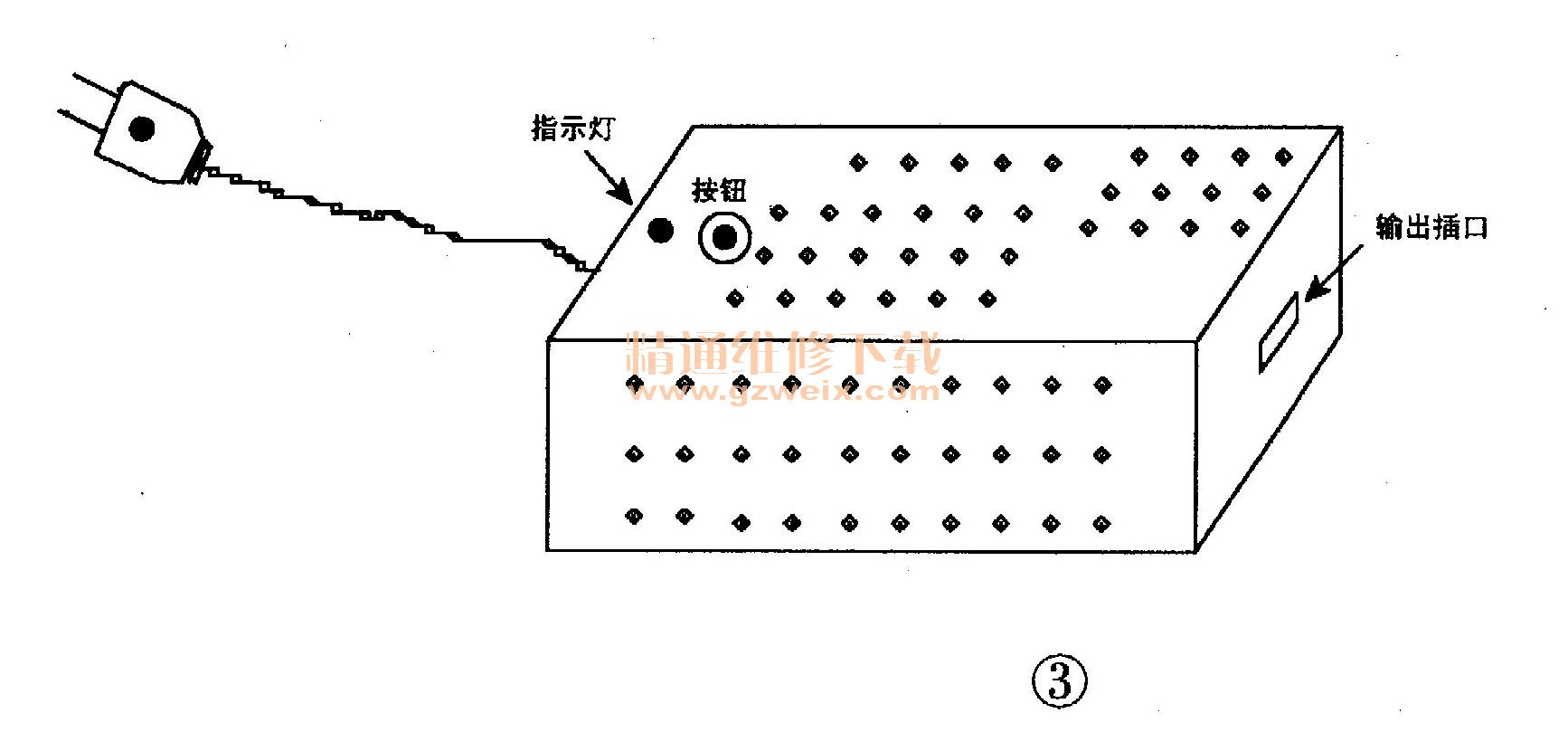

    调试好该电源适配器后，可将其装入木质或塑料盒中，并在盒子的表面开有散热孔，以利电源变压器和三端稳压IC散热。启动开关S、电源指示发光二极管DV应安装在盒子的前表面上。电源输出插孔可安装在盒子的横侧面上，电源插头引线从盒子的另一横侧面引出，如图3所示。
