自制一款万用表电池升压电路
来源:本站整理  作者:佚名  2011-05-23 08:48:10

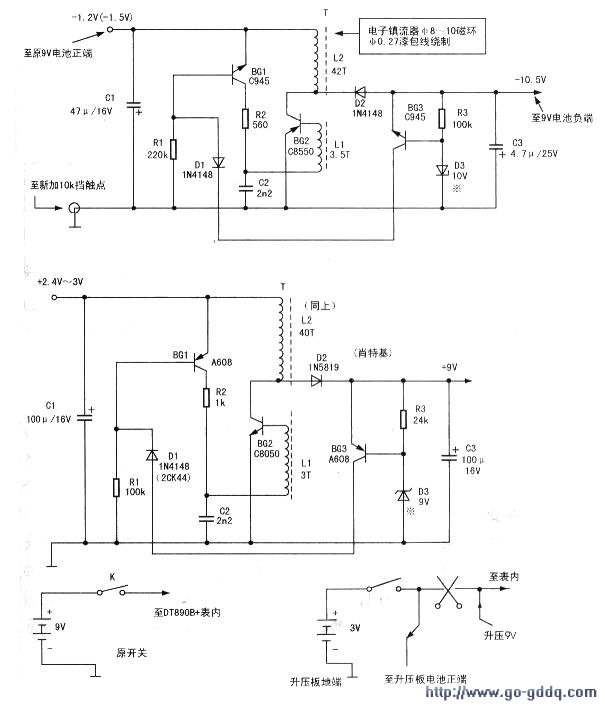

  上图a电路中的磁环用φ8mm~φlOmm的,可从报废的电子镇流器拆下使用。L1用φ0.27mm的漆包线绕42匝。L2同样线绕3匝~4匝。BG1、BG3均为NPN型硅小功率管(如C945、9014),B≥180即可;BG2选用C8550(PNP、30V、1A、0.6W),在此电路中暂无代换管推荐;其余元件均为普通常用的,参数可按线路图中标注。

  将所有元件按图连接好(可不用线路板),通电若静态(不带负载)电流大于ImA,电路可能不产生振荡,这时任意交换Ll或L2两端即可。正常工作时,静态电流应小于0.7mA(一般在0.4mA~0.5mA),若输出电压在C3两端不符合要求,可通过更换稳压管D3来完成。C3容量不要大于lOμF,否则有可能使电路无法起振而使BG2进入饱和,造成静态电流大而无输出的故障。为保证有较高的升压转换效率,R1不宜小于220kΩ,本电路正常带载(500-4型RxlOk挡85kΩ限流电阻且正、负表笔相碰OΩ)时,工作电流仅为1.8mA(1.2V充电电池)。

  上图b电路适用于数字表的制作参数。

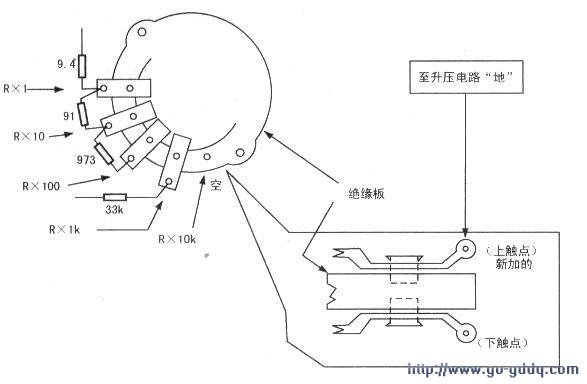

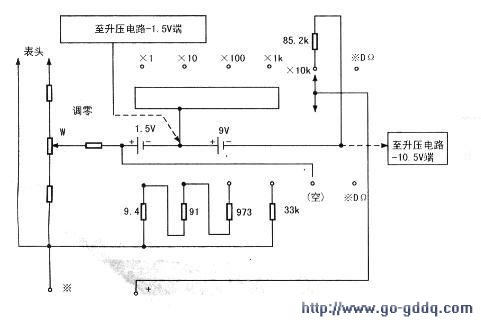

  加装方法500-4型万用表的测电位阻值部分电路见右图(通用于500型系列),其表内挡位开关局部图见下图。

  在500型系列万用表中的RxlOk挡,开关触点是空位(未设静触点),但有一部分在此处设有接线柱,与RxlOk挡不通。经过观察和查阅相关电路,不难发现该电阻挡的动触点恰好是表内电池1.5V的正极,这时可在原RxlOk挡空位加装一个触点,引出1.5V正极供电池升压电路。将原RxlOk挡空位有接线端的焊片取下不用,将所接导线与原电路连通,若该位有其他作用的静触点(一般在绝缘板下方),可小心地把该触点的铆钉锉平并取下(自制、另找也可),剪成一小半长,并取一片长短与Rxlk挡触点片相同的触点片,放置在RxlOk挡原空位(绝缘板上下方),用小半长的铆钉定位。再把先前本表中取下的触片置于该位的下方(因表而异),用强力胶将两触点片粘稳(注:上、下两触点互不相通),下触点与原电路相连。在新增RxlOk挡静触点(上触点)焊一条导线至升压电路+1.5V输入端,(地)升压电路-1.5V端接表中原9V电池柱的正端,升压电路输出-10.5V接原9V电池柱负端,整个升压板可装在9V电池仓内。至此加装完毕,成为免9V电池的单节电池供电万用表。
