怎样制作51单片机电容频率仪
来源:本站整理  作者:佚名  2011-05-23 08:47:22



      单片机又称单片微控制器,它不是完成某一个逻辑功能的芯片,而是把一个计算机系统集成到一个芯片上。概括的讲,一块芯片就成了一台计算机。

  单片机具有体积小、质量轻、价格便宜的特点。同时,学习使用单片机是了解计算机原理与结构的最佳选择。今天,小编就带大家来见识一下,牛人在业余条件下是怎样制作51单片电容频率仪的吧~

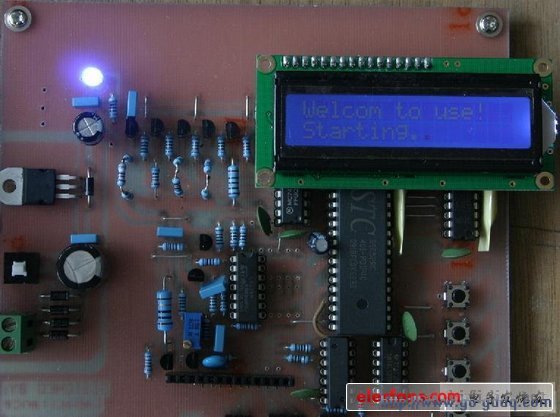

  51单片电容频率仪

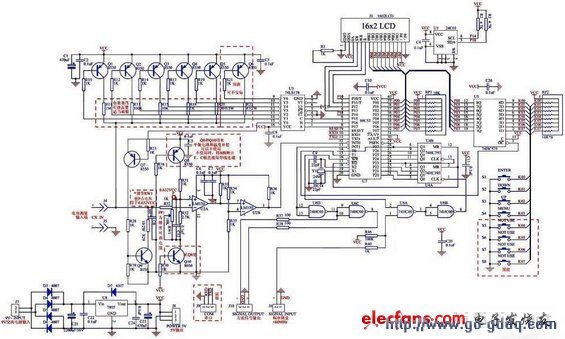

  51单片电容频率仪原理图

  一、功能菜单

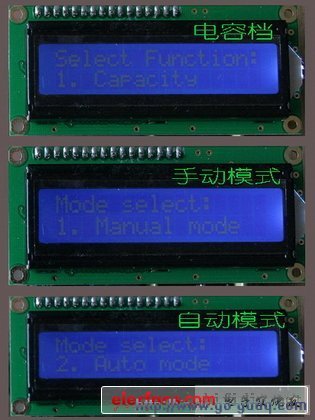

  1、电容档:

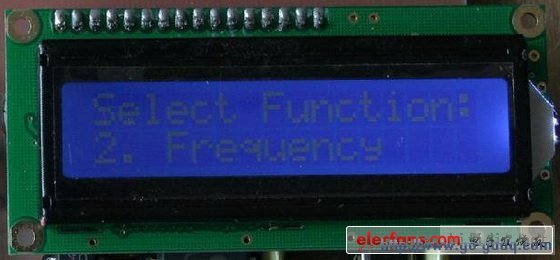

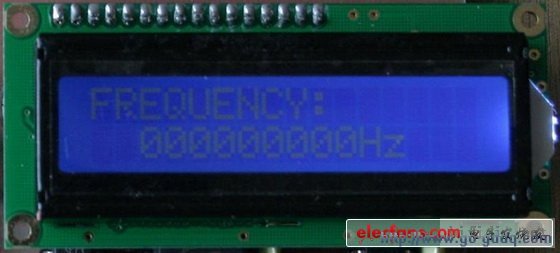

  2、频率档:





3、波型输出:





  二、制作过程

  先说说个人的一点体会:很多人都觉得玩单片机很难,其实也是一种误解,如果你会制作PCB,会焊接,这部分和焊音响功放一样,检查无误后,再把程序给烧录到51单片机,开机调试就没有问题了~

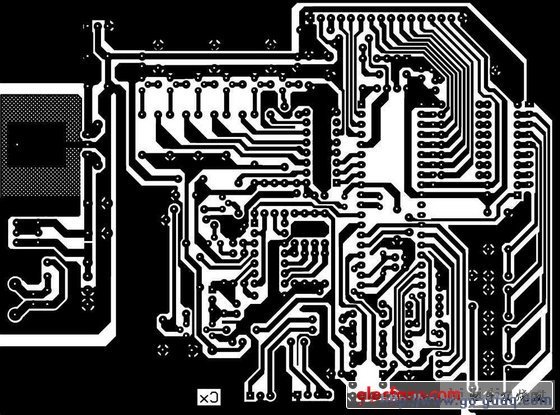

  1、PCB板

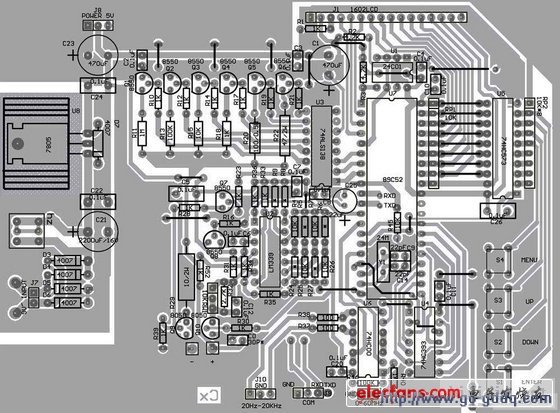

  2、零件图



  3、感光板制作(过程略,参考相关专业贴)



  胶片

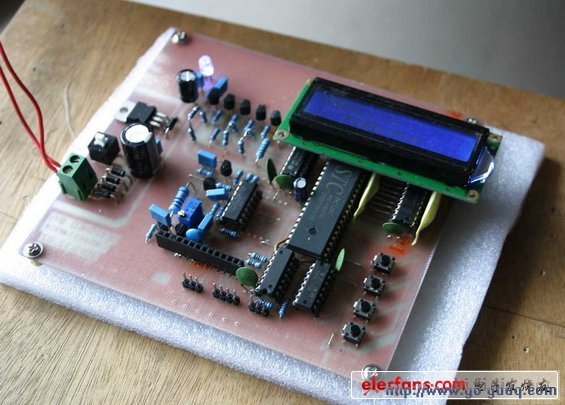

  4、成品板



局部:



[1] [2] [3]  下一页
