两款联想手机充电器实绘电路
来源:本站整理  作者:佚名  2017-05-02 09:10:53

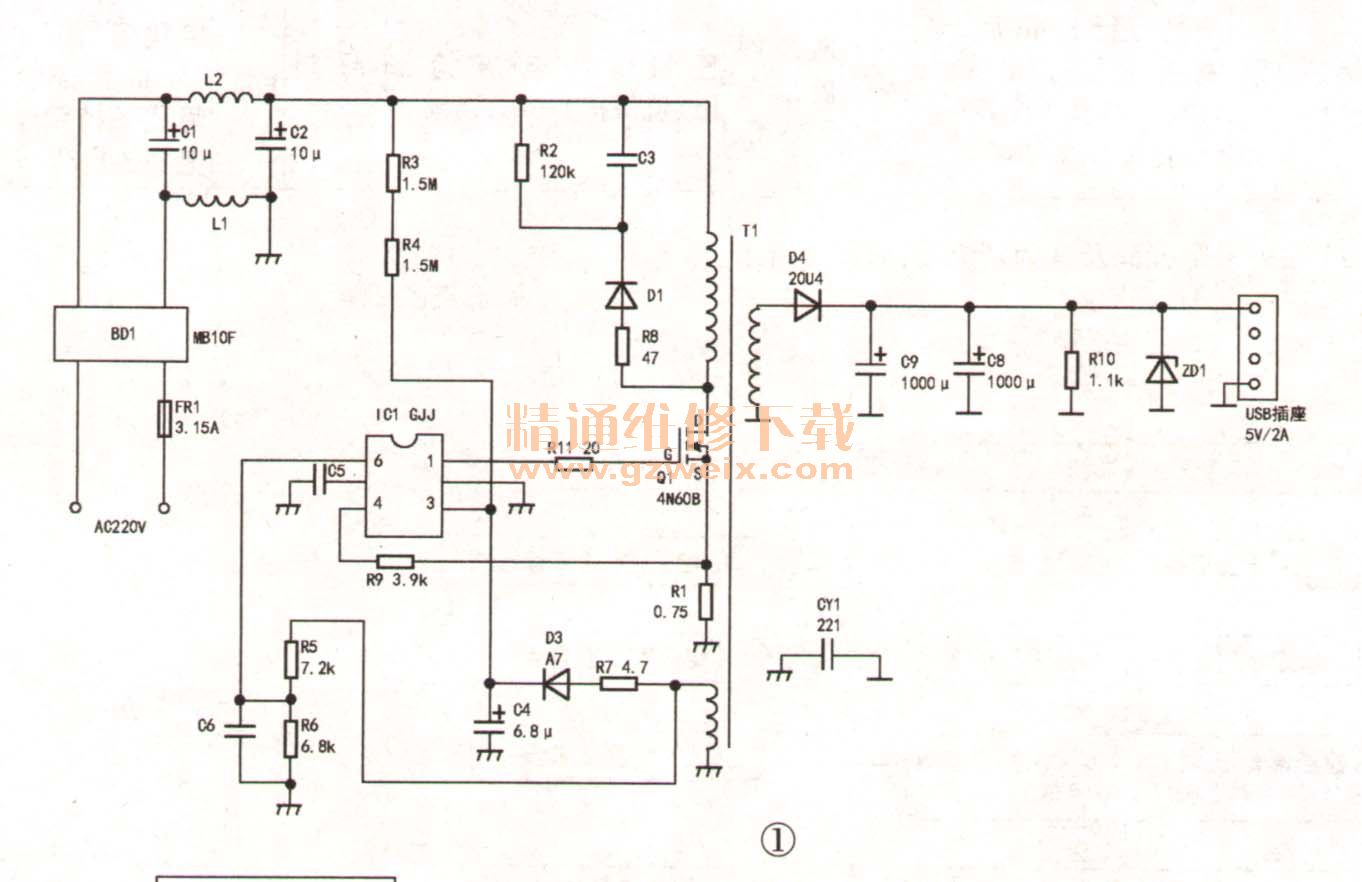

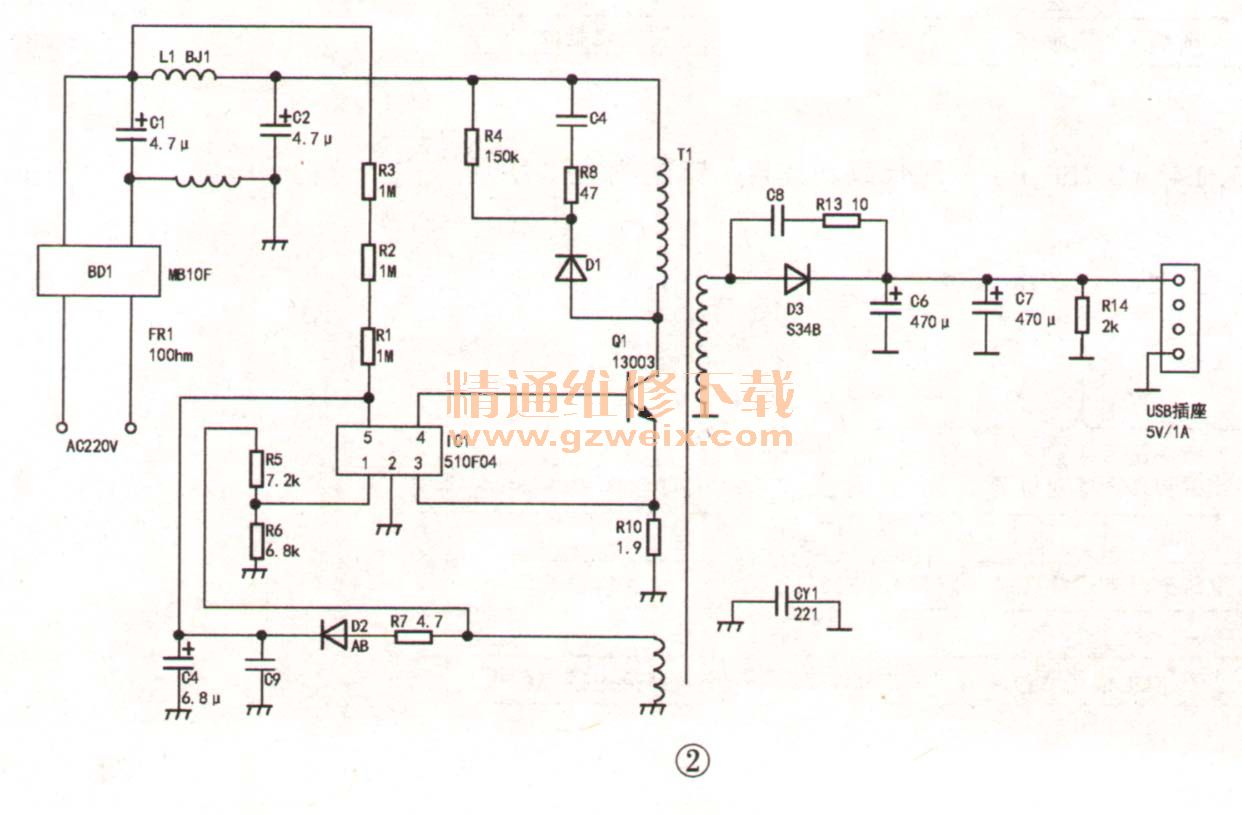

    图1是江苏辰阳电子代工的型号为C -P32充电器实绘图,输出电流达2A。图2是深圳航嘉源代工的联想C-P32充电器实绘图,标识的输出电流是1A。两款充电器PCB板上贴片整流桥元件可用4只1N4007来代替。
