滤波电容不良导致多功能养生壶不工作
来源:家电维修  作者:佚名  2018-08-05 07:32:10

    一台现代牌BD-YSG01型多功能养生壶,加电后所有功能指示灯及4位数码管不断闪烁,并发出“滴滴”报警声,所有功能键失效,不能进入工作状态。
    根据故障现象分析,此壶故障系单片机上电后不能复位所致。由于单片机型号已被抹掉,管脚参数无从查起,决定先查电源电路。

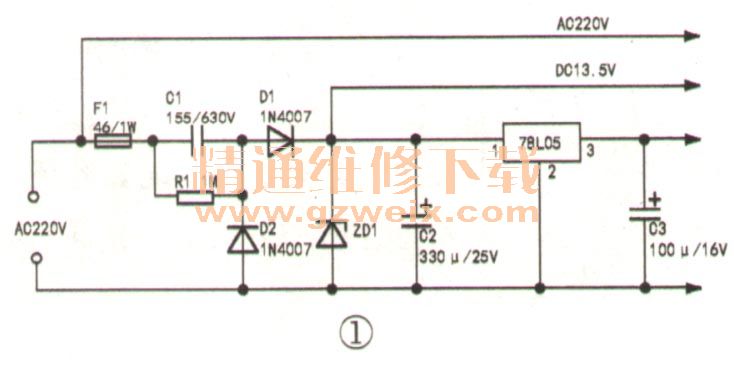

    该机采用阻容降压电路,如图1所示。测C2两端电压仅为5V且不稳定,怀疑降压电容C1容量变小,但换新后故障依旧。为判断后级负载是否正常,断开交流电源,在C2两端外接直流可调稳压电源,当稳压电源调至9V时,面板显示进入待机状态,这说明后级电路无故障。检查D1、D2、ZD1均正常,代换C2后故障排除,此时测得C2两端电压为13.5V。

    分析认为,此故障的原因是C2漏电。由于阻容降压电路输出的电流小(约100mA)、C2漏电后,导致78L05输出电压过低,单片机无法复位。
