电磁炉滤波电容故障的又一现象
来源:本站整理  作者:佚名  2013-09-12 09:16:41

     在维修电磁炉时,一直用一直径14mmx 16mm的搪瓷缸代替锅进行加热检验,只要搪瓷缸能正常加热的,用电磁炉所配的锅都能正常工作,没有出现过问题。一天,用户送来一台崭新的奔腾电磁炉。说:去年买的,一直没有使用,今天拿出来,烧第一锅水时,正常。第二锅就不加热了。

    我用搪瓷缸盛水放在电磁炉上,开机,不一会,水开了。用户看后,也莫名其妙,说拿回去试一试,不一会,用户又拿回电磁炉并带来了锅。说:用锅还是不能加热。我用用户带来的锅一试,各功能键及指示灯转换、显示正常,但不报警不加热,而用搪瓷缸时,加热正常。对于这种挑锅现象,我二时也“丈二和尚摸不着头脑”,不知故障的原因何在。

    拆开电磁炉,目测电磁炉主板和板上的元件,没有发现任何异常。根据电磁炉的滤波电容脱焊不加热的常识,联想到滤波电容如果没有完全失效,只是下降,那么,会不会出现这种状况呢?基于此思考,我拆下线盘外侧接线柱的螺丝,脱开线盘,用数字万用表电容挡测量谐振电容,容量基本正常。当测量5μF滤波电容时,容量只有1.8RF,果然滤波电容有问题。拆下5 μF滤波电容测量,还是只有1.8μF。换上新滤波电容,分别用搪瓷缸和用户带来的锅开机实验,均正常,用户高高兴兴地拿走了。

    看着换下来的电容,我想可能是:搪瓷缸面积小加热的电流小,而电磁炉配锅的面积大加热电流大。搪瓷缸加热时电流小,1.8μF电容滤波后的电流交流成分较少,电磁炉能正常工作;电磁炉配锅加热时电流大,1.8μF电容滤波后的电流交流成分大,电磁炉工作失常。不知我这种猜想对不对,望高手指教。

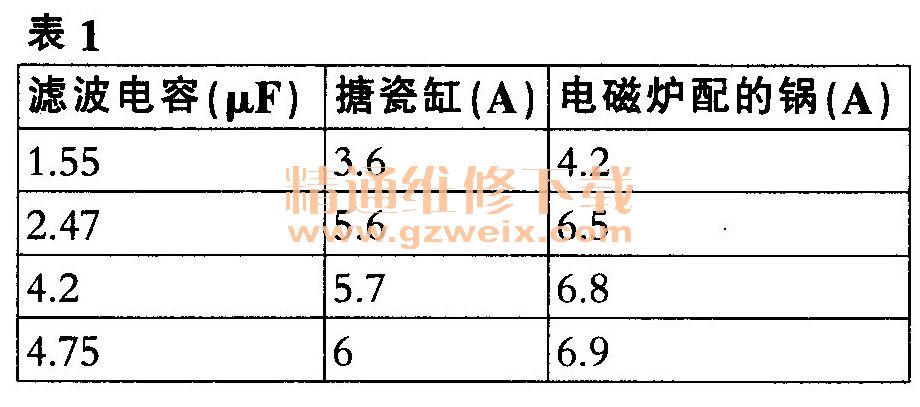

    为了看一看搪瓷缸与平底锅在电磁炉相同功率,不同滤波电容工作中实际电流的大小,我用DT-9205A数字万用表20l,F电容挡,找出如表1所示的几只电容,在店里同品牌的电磁炉上,用280℃的大火力挡进行对比试验。表1是DT-9205A数字万用表20A交流电流挡串接在电磁炉一根进线上的实测电流数值。

    通过用电磁炉配锅(锅上口直径31 cm,锅平底直径15cm)和搪瓷缸试验对比,可以看出,配锅的电流要比搪瓷缸的电流大得多,此故障我是第一次遇到,特写出,供同行们在遇到与此相同故障时参考。
