美的C19-SH1983型电磁炉不通电故障检修
来源:家电维修  作者:佚名  2017-10-17 11:05:08

    一台美的C19-SH1983型电磁炉,加电后整机无反应,面板无显示。

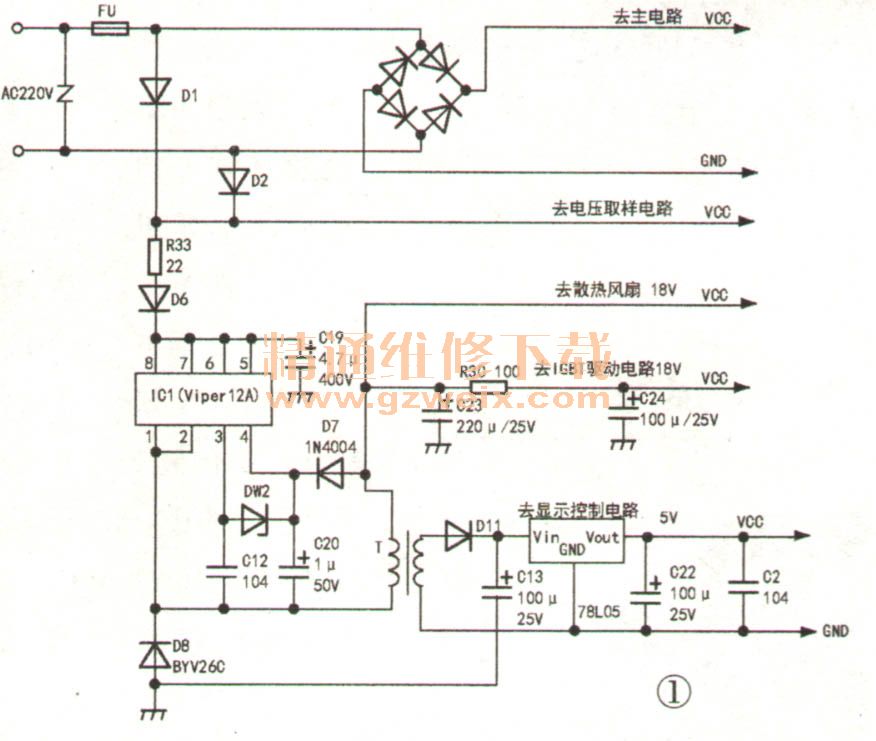

    分析检修:拆机检查,12.5A/250V保险管FU、整流桥、IGBT功率管均正常。加电测主电路+300V正常,但无18V、 5V电压输出,初步判断故障点在待机电源电路。该机18V、 5V电压均由一块双列直插8脚电源管理模块IC1(型号已被抹去)及外围元件组成,实绘电路如图1所示。

    AC220V电压,经D1、D2整流后分为两路:一路去电压取样电路,另一路通过R33、D6及C19滤波后为IC1供电。加电测C19两端电压为0V,这说明IC1的供电电路有问题。断电测D6正常,但R33已开路,用22Ω/2W电阻代换R33后,加电试机,R33瞬间烧毁。由此断定,IC1有问题。断电测量IC1⑤~⑧脚对地电阻,发现IC已击穿。通过仔细对比分析,发现IC1的外围电路与VIPer12A的外围电路相似,决定换用VIPerl2A-试。为防止故障扩大,先逐一检测IC1周围元件,未发现异常。更换电阻R33,并换上VIPerl2A,断开IGBT管的供电后加电试机,面板有显示,蜂鸣器正常,散热风扇旋转,测18V、5V输出电压也正常。断电,接上IGBT管试机,电磁炉正常工作。
    另外,IC1也可用功率更大一点的VIPer22A代换。
