康佳KEO-20AS37型电磁炉奇异故障的维修
来源:本站整理  作者:佚名  2015-09-14 09:37:05

    康佳KEO-20AS37型电磁炉工作近一年后,出现一种奇异的断续加热现象。表现为可开机继续加热,各功能能显示,如开机为默认的火锅状态,四位数码管显示为2000W,坐锅加热时,加热1秒停1秒,停止加热时,四位数码管显示的是检锅信号四横杠“----”然后又变为加热状,数码管又显示为2000W。就这样周而复始,在此过程中,功率大小可调,除保温挡外,其他挡位状况与火锅状态一样。
    因为是第一次发现此种故障,查康佳电磁炉的故障代码,中间没有这样的项目和类型。只得拆机检查,花了大量的时间脱脚测其易损元件,最后怀疑MCU有问题,又用同型号的新品更换,然而故障不变,此时修理进入困境,只得放下待查。

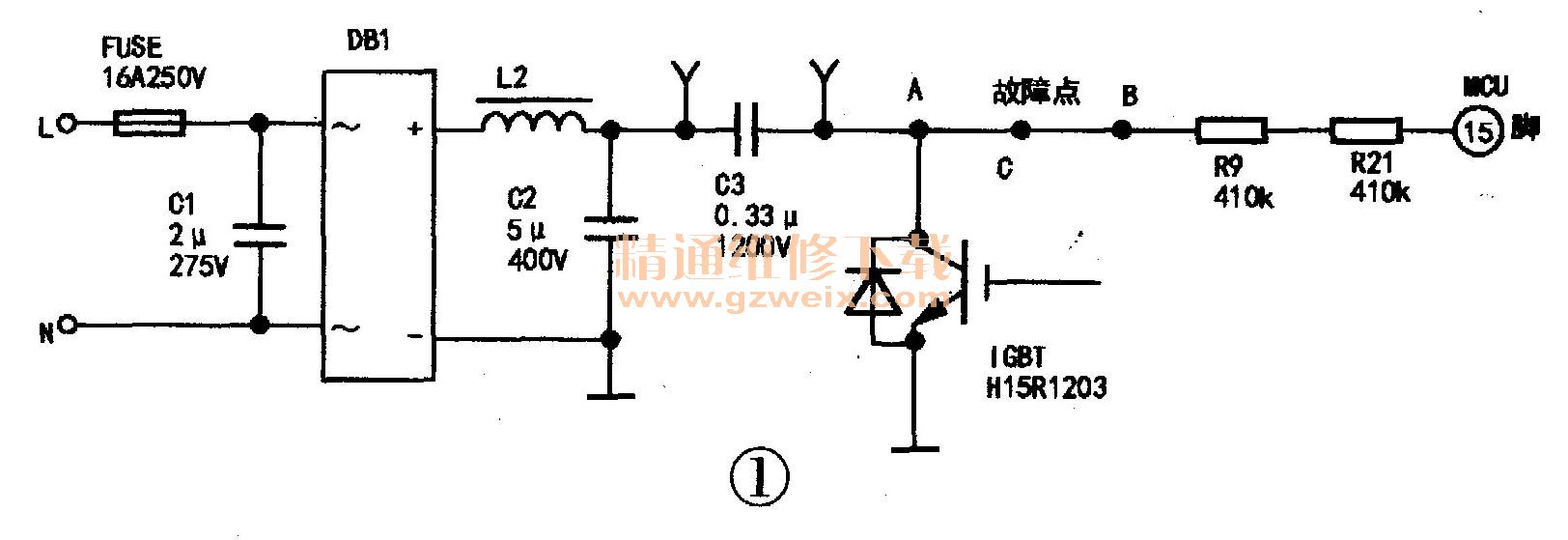

    过了两天,再翻此块电路板,因为故障现象和一般的现象不一样,怀疑电路板上走线铜箔有问题(板上的走线铜箔有几段上面涂有黑漆),特别是靠近散热风扇的一边,同步检测电路的电信号从此经过,刚好这段铜箔线上涂有黑漆,用万用表测试(如图1所示)A点与B点之间有近500kΩ且不稳定的电阻值,凭肉眼从外观上看根本发现不了问题,当用指甲平刮这段有漆的线路时,发现在C点有近3mm的铜箔已腐烂,而用刀片清理后,露出来的是一段绝缘板。被腐蚀的原因在拆板时就已显露,板边上有油污和水滴.不过当时没太注意罢了。将C点处两边的绝缘层清理干净,用一截导线焊接起来装回底板,电磁炉再通电加热,所有功能恢复如新。

    事后分析故障机理:电磁炉在加热过程中散热风扇将外面含有盐分的油污及水分一点一点地带进机内,电路板这一段涂有黑漆的铜箔线正好处在风扇的出口,盐有腐蚀性,导致C点腐蚀断路,同时由于水分具有导电特性,使其腐蚀点形成不稳定的电阻值,这时通电加热,电磁炉的同步电信号发生了变化(信号未断),所以加热只能断续进行,而数码管只能显示相应的数字代码。实验证明,将C点接一480kΩ/2W的电阻时开机,故障如前面所述。如果断开C点、坐锅开机加热,电磁炉将不工作,四位数码管显示的是无锅检测信号,四横杠“----”,亮一秒熄一少,同时蜂鸣器叫一秒停一秒。
    修理此电磁炉花了一定的时间,故笔录下来供同行参考。
