施乐1025型复印机,复印件空白
来源:本站整理  作者:佚名  2015-09-14 09:38:08



    分析检修:该故障一般发生在高压、电极丝充电及显影部位。检测时,打开机盖,先检查高压部分及电极丝充电均正常;再进一步检查,发现显影电机不转,由此导致复印件上空白。输入显影电机诊断测试代码9-3,在正常情况下,P19的②脚电压为0V,三极管R550导通,断电器RL8吸合,P57的③脚100V交流电压通过触点加到P57的⑧脚,显影电机得电转动。
    用万用表实测P57的11脚无100V交流电压,用导线短接P57的③、11脚,显影电机立即转动,说明电机正常,不转的原因是RL8继电器触点未吸合。再测P19的①脚电压为+24V、②脚电压为0V均正常。拆下RL8测量,线圈已断路。

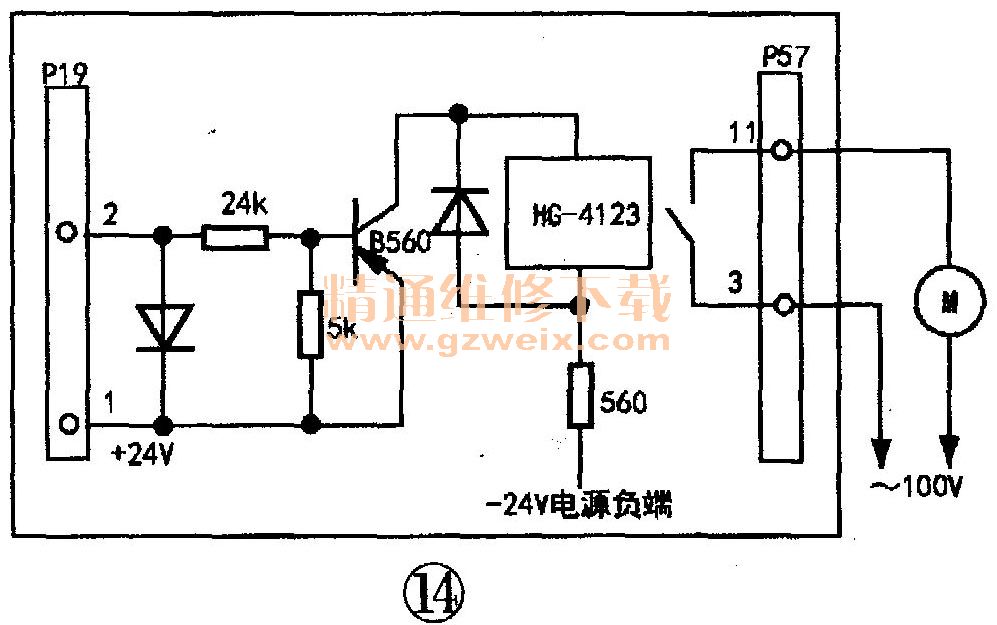

    原机RL8继电器不易购到,所以采用HG4123继电器代用,但其电压仅200V,工作电压低,不能直接接入原电路,所以需更改电路。具体代换方法见图14所示,调整串接电阻使继电器工作电流为30mA~50mA,更换继电器后,故障排除。
