FZ-240型复印机,机器开机复印时,复印品上无图像
来源:本站整理  作者:佚名  2015-09-18 08:45:25

    分析检修:产生该故障的原因有:(1)充电或转印电极失效;(2)高压发生器损坏。

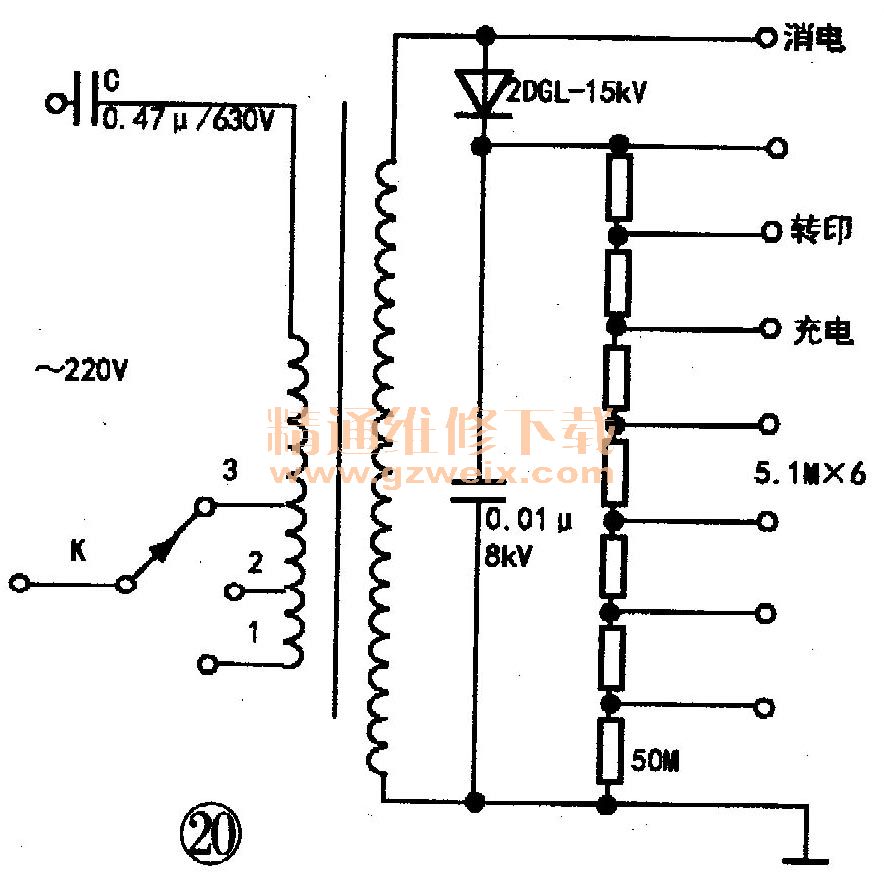

    据用户介绍,该机转印及充电电极丝刚换上不久,这点也可排除,重点应检查高压发生器,有关电路如图20所示。检测时,打开机盖,先用万用表2.5kV挡作拉丝放电检查,黑笔接地,红笔慢慢靠近高压端A,直到接触拦A端,未见拉丝现象,而表针指示在7000V,高压严重下降,断开硅柱重作上述检查。当表笔离A端约5mm处时出现拉丝,估计为滤波电容被高压击穿,焊下测量果然如此。更换该滤波电容后,故障排除。
