苏泊尔CYSB40YC1-90型电压力锅接入电源后显示屏字符亮,但操作失灵
来源:本站整理  作者:佚名  2015-05-14 09:52:55

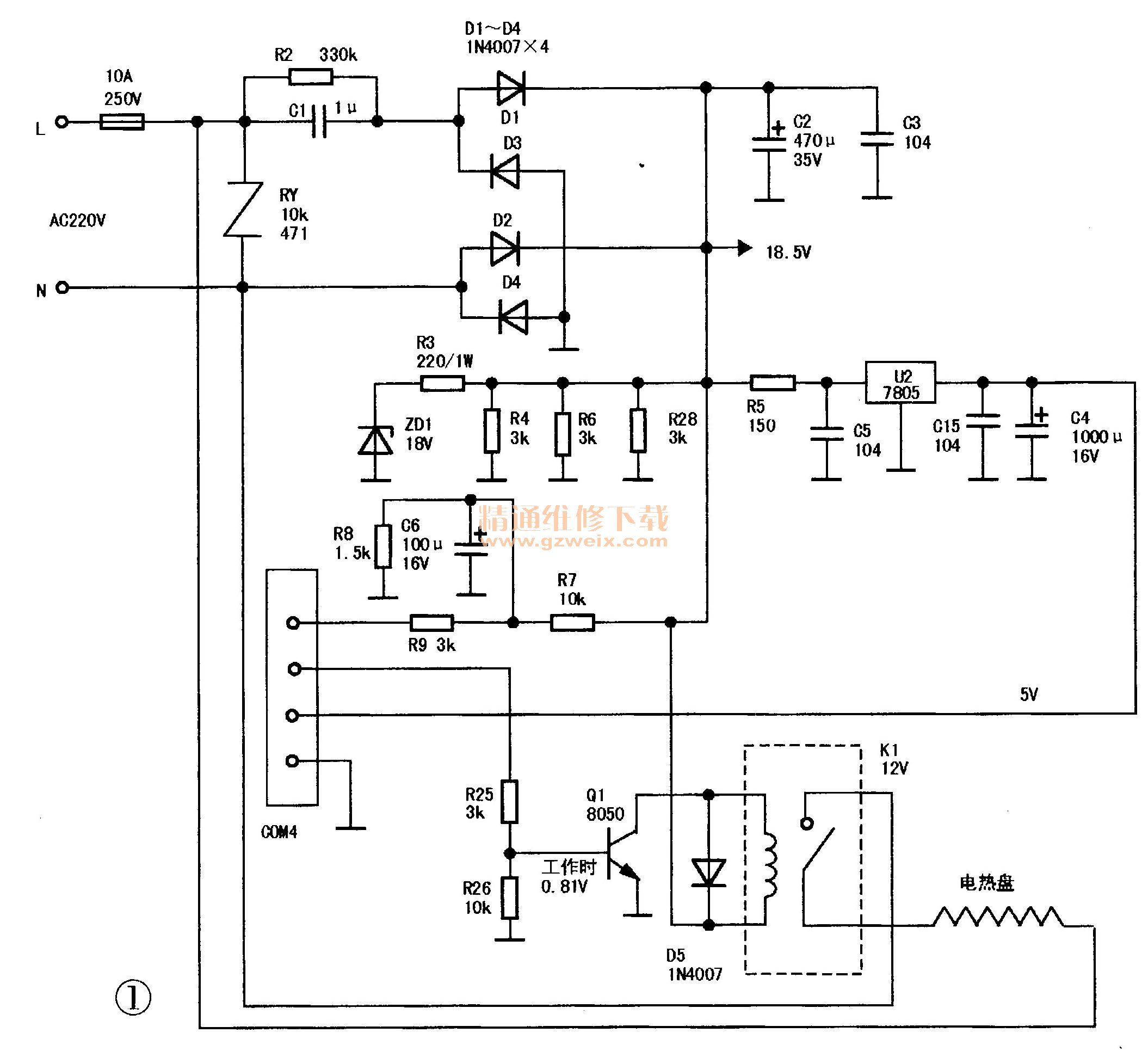

    分析检修:首先测试电源部分电路(见图1),滤波电容C2两端电压为8V,U2(7805)输出端电压为3.2V,此处电压明显不对。导致此电压异常的原因可能有:(1)5V负载有故障;(2)7805电源块本身不良;(3)电源输入电压过低。用万用表电阻挡测试U2输入、输出端电阻均无异常,代换U2无效,难道是电源整流部分的输出电压太低?决定仔细检查电源的降压电容C1和四支整流管以及滤波电容等元件。

    当拆下降压电容C1用数字表电容挡测试时,发现C1已由正常的1μF降为0.3μF,而用指针表测其充放电与正常1μF电容并无明显异常。用一支优质的1 μF电容代换后试机,滤波电容C2两端电压达到18.5V,U2输出端电压为5.1V,各操作键及功能均正常,由此判定U2输出电压过低是其输入电压过低所致。
    此修剪器无论通电与否,电机皆不转。
    检修:通电按下按键开关S 1, LED发绿光,再按一下S1(弹起)时,LED发红光,这说明开关电源正常,怀疑电池或电机有问题。拆开一看,发现充电电池BAT2(1.2V600mAh)负极连接片断裂,测其端电压为1.2V,再测另一节充电电池BAT 1也为1.2V,估计电池未坏。
    此状态下通电,在市电约为220V时,测得S1弹起与按下时,整流管D3(SK34)负极对地端电压分别为约1.9V、6V,这进一步说明电源没问题。将电池负极连接片焊牢复原后试机,一切正常,故障排除。
    实测在充电状态,S1弹起或按下时,输出电压约2.9V、3.2V。
