爱庭电磁炉通电后屏上显示“――”,所有按键失灵
来源:本站整理  作者:佚名  2013-06-25 05:39:25

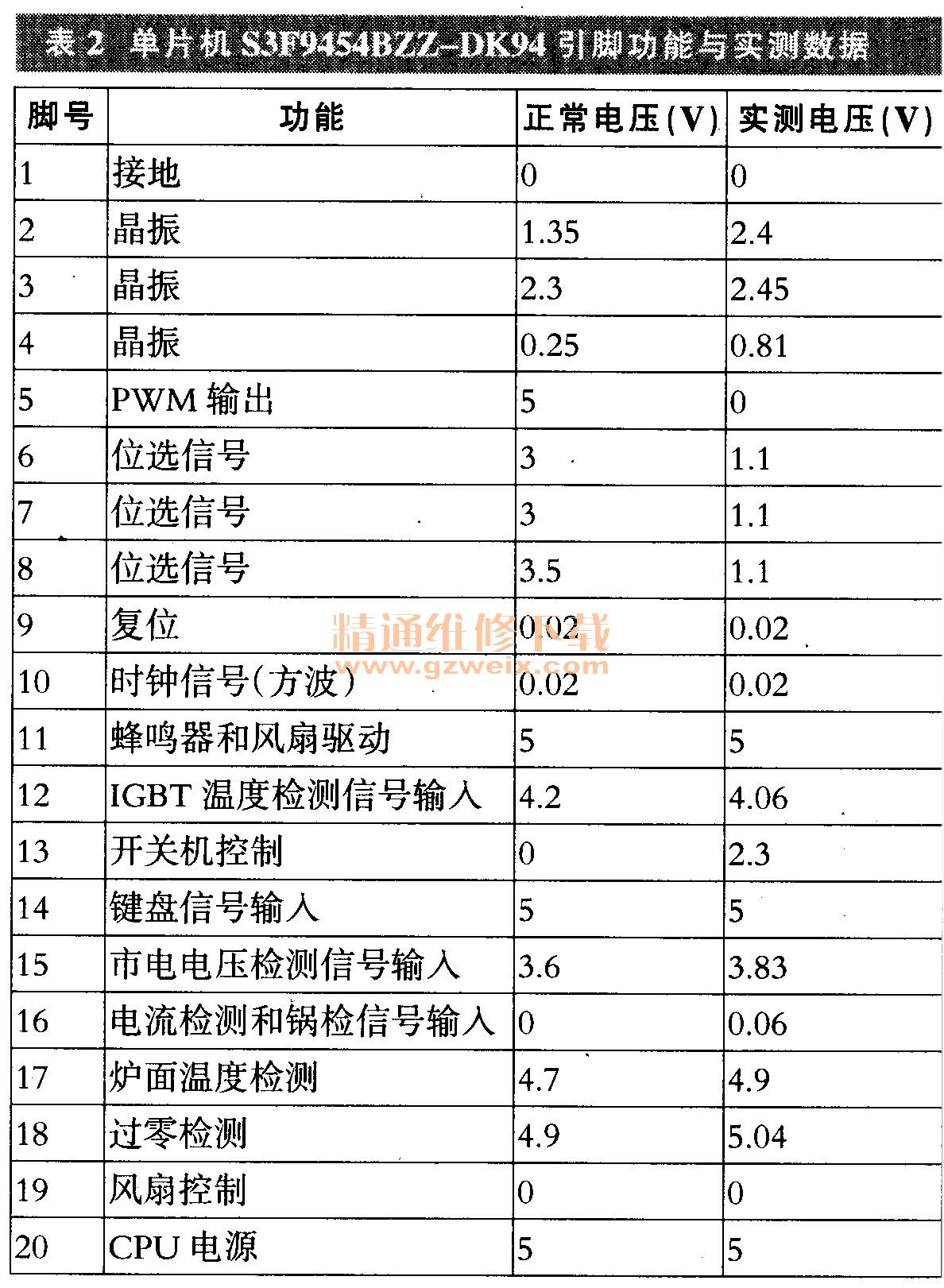

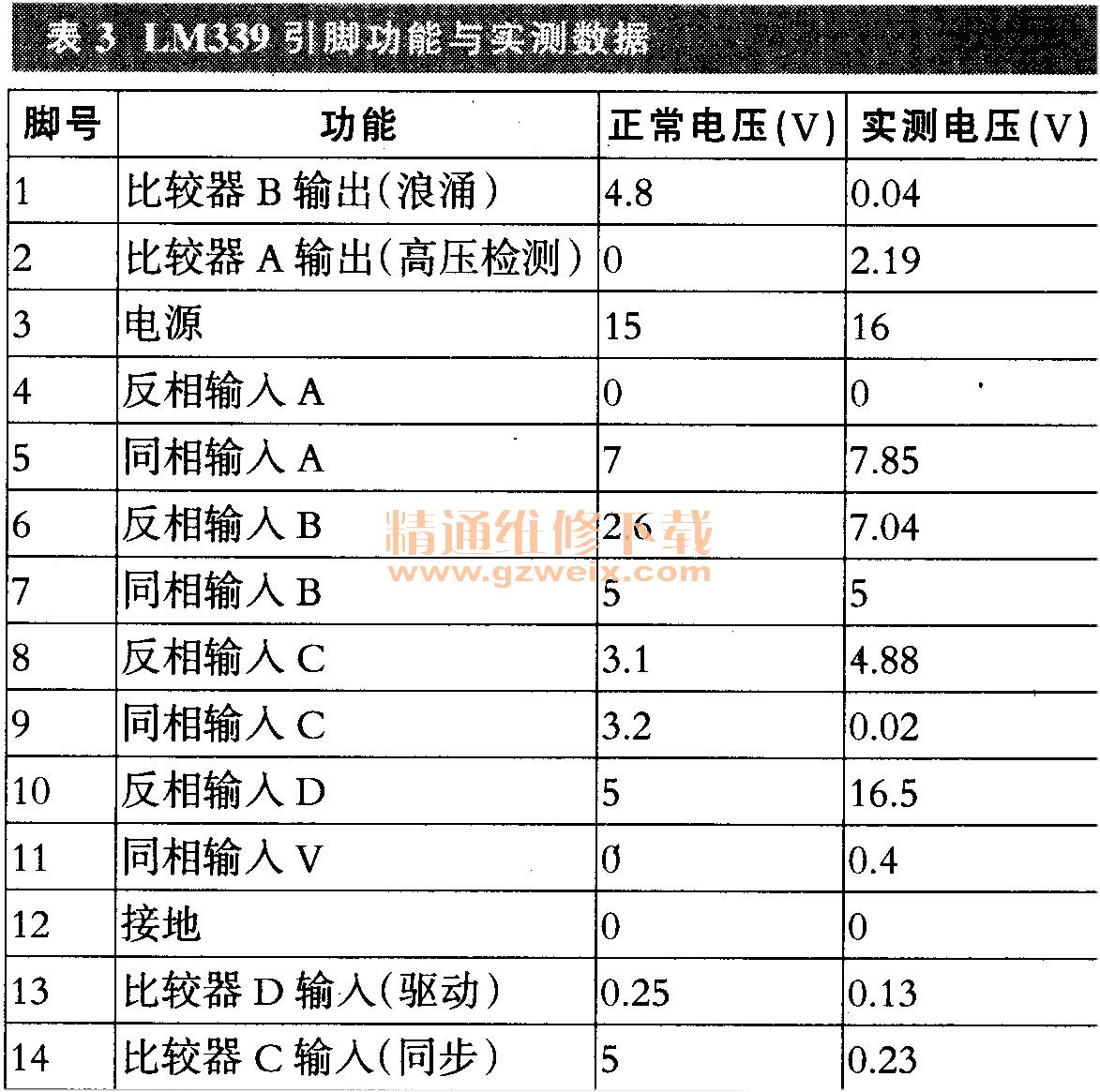

   分析检修:由于电磁炉多放置在厨房中,油烟较大,怀疑故障系按键内部氧化所致。更换所有按键后开机,屏显“E0”,不加热。从表1得知“E0”表示内电路有故障。由于电路板上油污很多,于是先进行清理,试机故障依旧。测量电源电压5V和15V均正常,在待机状态下用数字万用表测得CPU与LM339各脚电压,见表2、表3。


    对比可知,单片机的⑤脚没有输出PWM脉冲。另外,LM339⑧,⑨脚为同步电路的输入端,电压与正常电压相差较大,怀疑同步电路异常。该机同步电路由取样电阻R21-R24和C22组成,检查该部分电路,发现电阻R22阻值已由270kΩ增大到了2MΩ,换新后试机,电磁炉内有“吱吱”声,仍不加热。查看表3,发现LM339⑥脚电压为7V,而正常电压为2.6V, LM339⑥脚是浪涌保护电路反相输入端,若C131击穿或严重漏电,R131 ,R132阻值变大,均会使LM339的⑥脚电压高于⑦脚电压,内部比较器翻转,①脚输出低电平,加到U1的18脚,U1据此输出保护信号。顺着这条思路检查,发现R132的阻值已由1.3kΩ增至500kΩ,更换此电阻后试机,一切正常。
