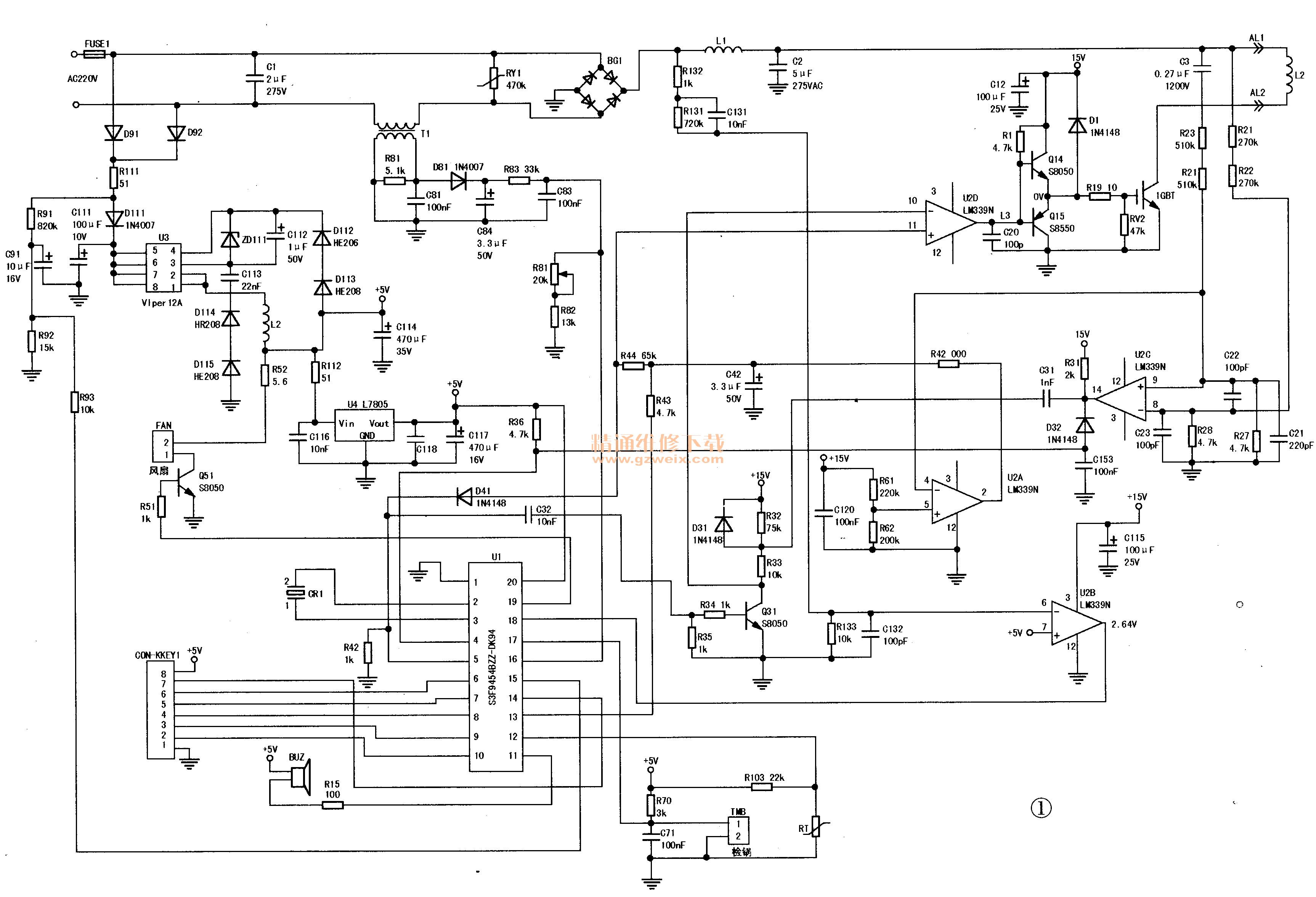

常见爱庭电磁炉的型号有IH  -VD20KR,1901, IH-19B,DCL-2000DY等，其电路基本相同，主要由主回路（L,C振荡回路）、驱动电路、同步电路、电流控制电路、防浪涌保护电路、市电检测电路、IGBT管温度保护电路、炉面温度保护电路、风扇驱动电路组成，如图1所示。

    分析检修：该故障原因常为风扇损坏或风扇驱动电路有故障。检修时，先拔出风扇插头（FAN），用外接12V-18V直流电源供给风扇，风扇运转，说明故障出在风机驱动电路中。

    风扇的供电取自＋18V，经R52限流后供给。开机后，CPU(U1)的19脚输出高电平，经电阻R51加至Q51的基极，Q51导通，风扇得电运转，将门控管及整流桥工作时产生的热量排出机外，使电磁炉正常工作。D82是风扇电机的续流二极管。当风扇停转时，电机线圈中的电能可通过D82释放，同时保护Q51不被击穿。

    查供电电压18V正常，断电查R52 , D82 , R51及Q51，发现Q51的c-e结开路，换新后故障排除。
