(5)火力调节：CPU31脚是交流电压过零检测端，由D13,R29,R30,C6组成交流电压过零检测电路，由T1次级绕组输出的交流电压，经D13整流，在31脚上产生一个脉冲电压，CPU通过检测交流电压的过零点和其内部定时／计数器计取的脉冲个数，并通过与其内部程序所设定的时间常数相比较，控制⑧脚间歇性输出高电平，并控制加热火力大小，对火力进行调节。

    (6)工作条件和显示电路：CPU42脚为＋+5V电源输入端，18脚为复位输入端，19、20脚为时钟振荡器输入脚，外接晶体B(振荡频率为4MHz)。当上述条件均正常时，CPU启动并进入待机状态。由①～6）脚、⑨～13脚输出显示时间信号，14～16脚、23～30脚输出显示控制信号，见图2、图3。由①～④脚、40、41脚电压的高低组合以及34、35脚“时间”和“功能“选择旋钮，判断有无用户指令输入以及是何指令；由39脚检测，判断炉门状态；然后将检测结果按程序处理后，确定⑧、36、37脚输出电压的高低，控制微波炉当前的工作状态。蜂鸣器控制信号由CPU32,33脚输出，控制Q8,Q9,Q10的导通和截止，使蜂鸣器发出悦耳的音乐和弦铃音提示。

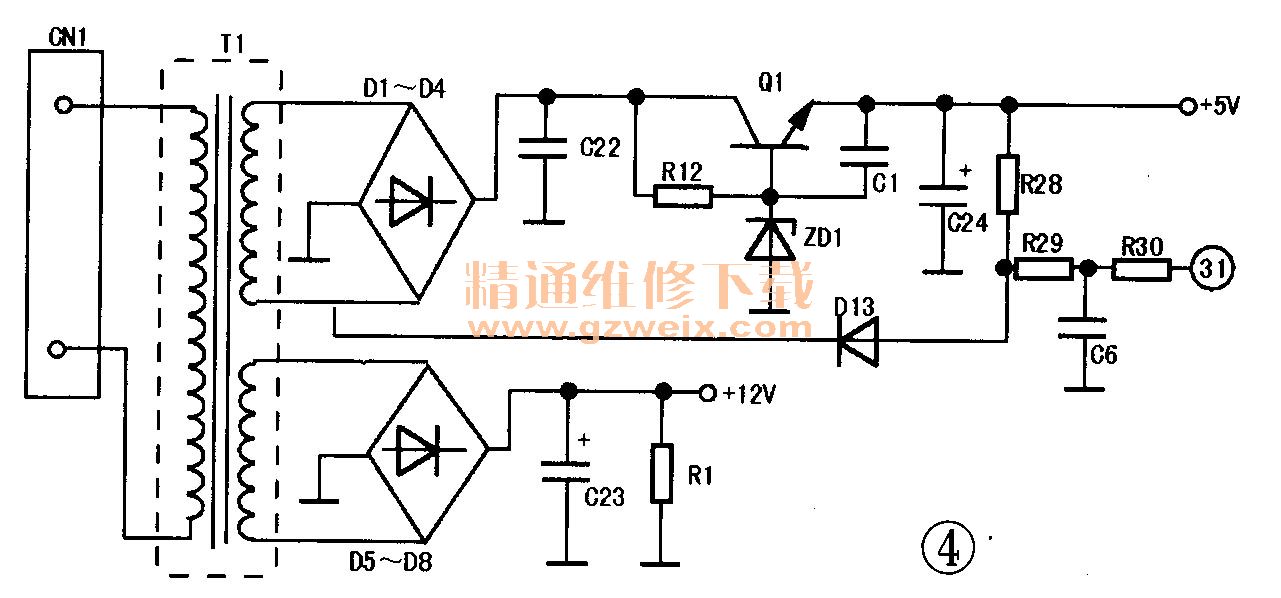

    (7)电源变换电路：见图4。交流电压220V经FR,CN1,T1变压后，经D1-D4,D5-D8整流，电容C22,C23滤波后，分别输出10V,12V左右的直流电压。10V电压经限流管Q1和稳压管ZD1限流和稳压，再经C24滤波，得到＋5V直流电压，为CPU提供稳定的工作电源，+12V电压为继电器、蜂鸣器供电。
