分析检修：首先怀疑存储器N002 （24C 16）中数据有问题，换上同型号存储器后试机，故障依旧。
      开机后，测得主板上各稳压块的输出电压均正常。输人AV及YPrPb分量信号试机，故障一样，这说明故障部位在以数字视频处理器N504 （MST61510A）为核心的显示信号处理电路中。检查N504外围复位电路及晶振没有发现问题，测量N504的电源电压均正常，先后代换N504及外接的14.31818MHz晶振后，故障仍未排除。

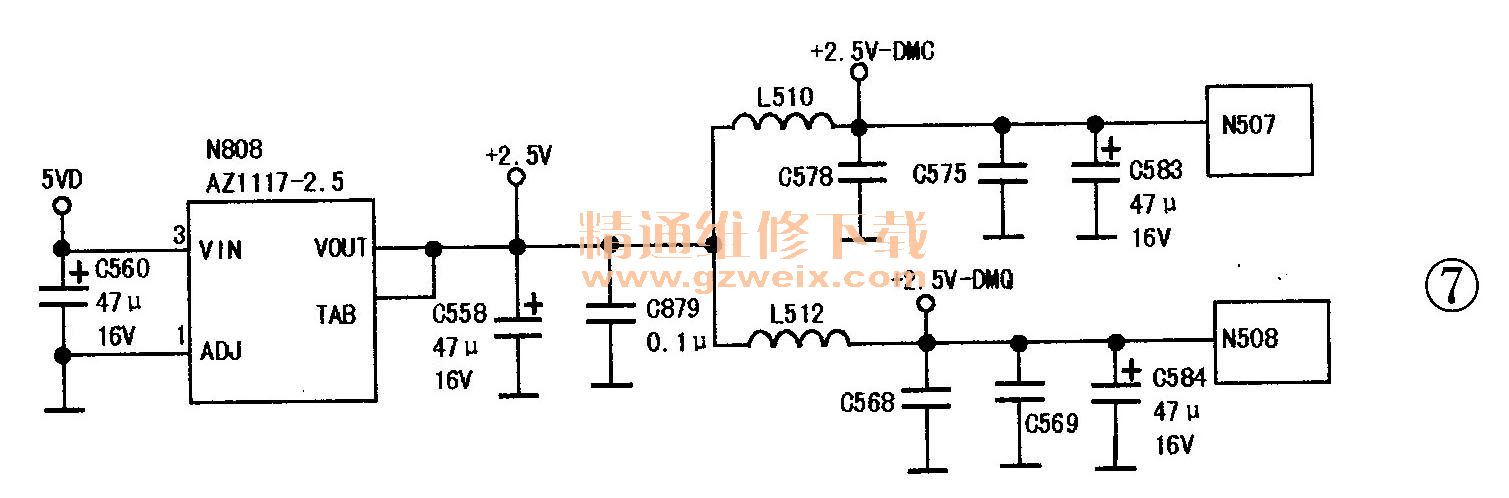

    接下来检查N504的外围电路，因为N504需在帧存储器N507、N508（型号均为HY5DU281622）的配合下，才能完成自适应降噪、扫描格式变换、图像增强等处理。根据经验，若帧存储器工作异常，会导致图像、字符显示异常故障。测得N507、N508的电源电压均为＋0.5V，明显异常。N507、N508的供电电路如图7所示，稳压块N808 （AZ 117 -2.5）输出的＋2.5V电压，分别经电感L510、L512供给N507、N508。测得N808的输出端②脚电压为正常值＋2.5V，但L510、L512后端的电压却只是＋0.5V，经查L510、L512均已断路，用导线将其短接后试机，故障排除。
