TCL39F1600E型液晶电视,雷击后三无
来源:家电维修  作者:佚名  2017-10-16 09:29:35

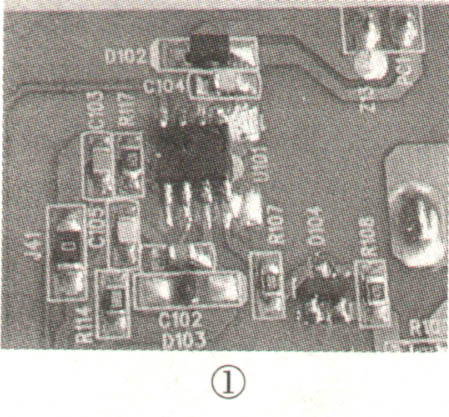

    分析检修:拆机发现电源二合一板(板号40-EL3916-PWEIXG)上电源集成块U101(6754)炸裂,如图1所示。

    测量保险F1(3.15A/250V)、整流二极管BD1BD4(RL255)、开关管QW 1(10N65)均正常,二极管D104已击穿,其他未见异常。将上述损坏元件全部换新后通电测试,12V输出电压只有2V,且波动;3.3V电压为0V。根据维修经验,将光电祸合器PC1(816DT)用817B代换后通电,12V、 3、3V电压均正常。装机上电,故障排除。
