一台TCL32英寸液晶终视机，故障最初为冷态不开机，指示灯亮，前一维修员检修时只更换了电源板上几只鼓包的电容，换后开机正常，过了几天返修，现在故障为电源板输出不稳定，待机正常开机后12V启动波动较大。仔细检查电源板没发现异常，换用同型号的拆机电源板后故障依旧，因为此板带负载时灯泡不亮，怀疑拆机电源板有故障。
    分析检修：该机电源板上大部分电容都已代换，接灯泡作假负载，电源正常，新购电源板带灯泡后待机电压3.3V、12V、24V全部下降并波动幅度很大，原电源板带负载电压都正常表明电源板没有问题，装上原机电源板后通电，指示灯亮，按开机键后指示灯闪烁，测量电源板上的3.3V、12V、24V这几路电压，只有12V电压在7V-12V间变化，其他几路待机基本稳定。难道12V这路带负载能力变差？代换12V这路所有元件通电故障不变。测量主板上12V、5V、3.3V电压一样有波动，难道主板上12V这路存在短路故障？用万用表电阻挡测里没有发现异常。为了快速确定故障部位，决定外加12V/4A电源单独给主板供电。

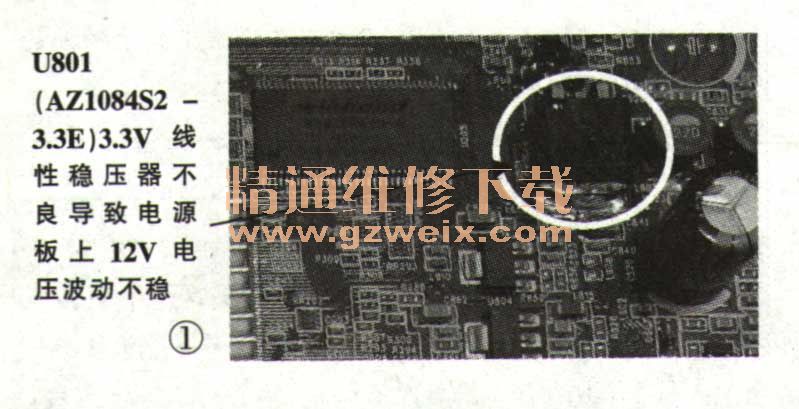

    拔掉主板供电插件，在主板上12V处接12V一电源，上电测量12V稳定、5V稳定、3.3V只有2.2V左右，测量U801（AZ1084S2-3.3E）③脚输入电压为5V，正常，②脚输出始终只有2.2V，可判断U801损坏，如图1所示。用新的U801代换后通电输出脚3.3V恢复正常，焊掉外接的12V导线，插上电源插件通电，指示灯亮度正常，开机正常，故障排除。

    拆掉原机电源板后换上购回的电源板工作也正常，反复试机都正常，估计新购电源板带负载能力相对比较差吧？
小结：对待电源板故障检修时思路不能一成不变，即使主板很少会引起电源板某一路不正常，除非是这路有短路故障，也因12V是给主板提供必备电压，这路不稳定都会导致后面所有电压不稳压，所以不易发现元凶。因为3.3V这路出现问题，导致了主板工作异常，因12V不稳定所以主板上5V/3.3V也波动，导致走进误区。没有测量主板上PS-ON故障时的准确电压也是不妥的，佑计电源板上开机信号（PS-ON）呈现为重复高低电平变化，才导致12V周期性变化，就因为开机时只有12V工作在有负载的情况下，所以才有明显的变化。12V给主板提供必备电源，通过DC转换成5V，供给U801稳压成3.3V给主板供电，24V不波动是因为主板时序问题（开机首先给电源板加上开机信号，电源板主输出工作，然后主板才会输出背光信号），BL-ON没有信号电平，24V呈空载状态才不会波动。
