摘要：智能化的医疗设备可以减少人为错误，保证测量的精度准确率。采用SPCE061A单片机为核心设计了智能血液参数分析系统，智能控制整个液路，包括被测样本的走向和压力泵。通过以EPM7128为核心的逻辑判断系统，检测电磁阀，其工作状态用LED灯指示，使用通用异步串口和其他部分进行通信，根据系统的实时状态和功能实现语音提示。
关键词：智能；SPCE061A；语音处理；血液参数

0 引言
    随着智能控制的发展，对血细胞状态及参数的分析也不断采用最新的电子、光学、化学和计算机技术，从而满足临床工作对血液细胞分析的要求。智能的仪器可以减少人工劳动的强度，加快标本的处理速度，同时使得许多操作更加标准化及减少操作者之间的个体差异。

1 系统总体设计

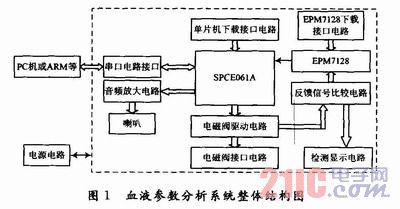

    采用凌阳公司的SPCE061A单片机设计了血液参数分析系统，液路采用电磁阀门来控制，时序电路根据血液分析仪的实际要求进行设计，可以实现检测参数的智能语音提示。系统的整体结构如图1所示。

    系统通过13路电磁阀和1路压力泵来控制整台仪器的流路。控制系统接到传来的指令时，打开相应的血液样本的通路，各种不同液路之间通过电磁阀进行隔离和导通。控制在凌阳SPCE061A单片机中实现，SPCE061A单片机的I／O口只有32位，系统的I／O口将不够用，故而使用EPM 7128作为逻辑控制单元。通过通用异步串口UART与SPCE061A进行通信，实现对每个回路的工作状态的检测结果的处理和报警。反馈比较芯片采用339，输出后传送到EPM7128处理，最后反馈到单片机。音频放大电路采用SPY0030集成芯片，能够取得很好的放大效果。

2 系统硬件设计
    硬件电路主要分为SPCE061A最小系统、电磁阀驱动电路和CPLD外围电路等部分。
2．1 最小系统
    接上晶振及谐振电容，在锁相环压控振荡器的阻容输入VCP端接上相应的电容电阻后即可实现最小系统。其他不用的电源端和地端接上0．1μF的去耦电容提高抗干扰能力。
2．2 电源
    SPCE061A内核电压要求为3．3 V，而I／O端口的电压可以选择3．3 V也可以选择5 V。所以，设计两个电源接口：5 V和3．3 V。对于I／O端口来说，这两种电平的选择通过跳线来选择。
