摘要：采用单片机SPCE061A作为温度监控核心部件，结合PT100传感器完成对水温的采样，通过数字滤波技术消除系统的干扰还原当前的温度值，并且对采集到的温度值进行比例积分微分运算处理，实现了一种水温监控系统的设计。测试结果表明，该系统具有良好的温控能力。
关键词：SPCE061A；单片机；温度控制；PID；Pt100

    温度控制无论在工业控制领域还是消费电子领域应用都非常广泛，如工业控制中的锅炉、加热炉的控制，消费电子领域的热水器、饮水机的控制。内部都涉及到温度控制。且目前控制算法的丰富也为温度控制提供了便利条件，应用较为普遍地有比例积分微分(PID)控制、模糊控制等。

1 系统硬件设计

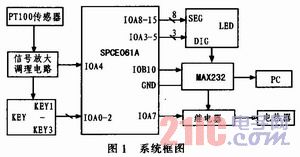

    本系统以SPCE061A为控制核心，包括传感器电路、键盘和显示电路、继电器控制电路和UART通信电路4大模块。利用SPCE061A自带的10位A／D转换器，结合PT100温度传感器完成对水温的采样，通过数字滤波等技术消除系统的干扰因素还原当前的温度值，通过数码管显示出来，并且对采集到的温度值进行PID运算处理．实现对水温的控制。除此之外，系统还要实现PC机与单片机的上下位机通信功能，在PC机上实时显示温度加热曲线。系统整体框图如图1所示。

1．1 SPCE061A核心控制器
    SPCE061A是一款16位u'nspTM内核的微控制器，该微控制器不仅能够实现基本控制功能同时还具有一些DSP功能。该芯片内嵌32k的Flas-hROM和2 k字的SRAM，同时还集成了ADC、DAC、AGC放大电路等，是一颗功能强大的SOC芯片。该芯片拥有8路10位精度的ADC，其中一路为音频转换通道，另外7路可作为普通的AD转换通道。它可以实现简单的加减运算，为了处理复杂的算术运算还添加了硬件乘法器，能够进行n项内积运算。最高系统时钟可达到49 MHz，较高的处理速度使SPCE061A能够非常容易快速地进行复杂的算术逻辑运算。本系统所采用的是61板，而61板就是SPCE061的开发系统，61板除了具有单片机最小系统外，还有电源电路、音频电路、复位电路和按键等。
1．2 传感器电路

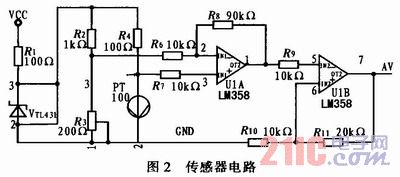

    传感器电路包括测量电桥和放大电路两部分，如图2所示。

    本系统的温度传感器采用铂热电阻温度传感器PT100，铂热电阻的物理化学性能在高温和氧化性介质中很稳定，它能用作工业测温元件，且此元件线性较好，在0～100℃时，最大非线性偏差小于0．5℃。R2、R3、R和PT100组成传感器测量电桥，为了保证电桥输出电压信号的稳定性，电桥的输入电压通过TL431稳至2．5 V。从电桥获取的差分信号通过两级运放放大后输入单片机。电桥的一个桥臂采用可调电阻R3，通过调节R3可以调整输入到运放的差分电压信号大小，通常用于调整零点。
    放大电路采用LM358集成运算放大器，为了防止单级放大倍数过高带来的非线性误差，放大电路采用两级放大，如图2所示，前一级约为10倍，后一级约为3倍。温度在0～100℃变化，当温度上升时，PT100阻值变大，输入放大电路的差分信号变大，放大电路的输出电压AV对应升高。
