频率可调的方波信号发生器设计及电路
来源:本站整理  作者:佚名  2011-06-10 08:51:33



用单片机产生频率可调的方波信号。输出方波的频率范围为1Hz-200Hz,频率误差比小于0.5%。要求用“增加”、“减小”2个按钮改变方波给定频率,按钮每按下一次,给定频率改变的步进步长为1Hz,当按钮持续按下的时间超过2秒后,给定频率以10次/秒的速度连续增加(减少),输出方波的频率要求在数码管上显示。用输出方波控制一个发光二极管的显示,用示波器观察方波波形。开机默认输出频率为5Hz。
3.5.1模块1:系统设计
(1)分析任务要求,写出系统整体设计思路
    任务分析:方波信号的产生实质上就是在定时器溢出中断次数达到规定次数时,将输出I/O管脚的状态取反。由于频率范围最高为200Hz,即每个周期为5ms(占空比1:1,即高电平2.5ms,低电平2.5 ms),因此,定时器可以工作在8位自动装载的工作模式。
    涉及以下几个方面的问题:按键的扫描、功能键的处理、计时功能以及数码管动态扫描显示等。    问题的难点在按键连续按下超过2S的计时问题,如何实现计时功能。
    系统的整体思路:主程序在初始化变量和寄存器之后,扫描按键,根据按键的情况执行相应的功能,然后在数码显示频率的值,显示完成后再回到按键扫描,如此反复执行。中断程序负责方波的产生、按键连续按下超过2S后频率值以10Hz/s递增(递减)。
(2)选择单片机型号和所需外围器件型号,设计单片机硬件电路原理图
 采用MCS51系列单片机At89S51作为主控制器,外围电路器件包括数码管驱动、独立式键盘、方波脉冲输出以及发光二极管的显示等。
数码管驱动采用2个四联共阴极数码管显示,由于单片机驱动能力有限,采用74HC244作为数码管的驱动。在74HC244的7段码输出线上串联100欧姆电阻起限流作用。
独立式按键使用上提拉电路与电源连接,在没有键按下时,输出高电平。发光二极管串联500欧姆电阻再接到电源上,当输入为低电平时,发光二极管导通发光。

图3-14 方波信号发生器的硬件电路原理图
(3)分析软件任务要求,写出程序设计思路,分配单片机内部资源,画出程序流程图
    软件任务要求包括按键扫描、定时器的控制、按键连续按下的判断和计时、数码管的动态显示。
    程序设计思路:根据定时器溢出的时间,将频率值换算为定时器溢出的次数(T1_over_num)。使用变量(T1_cnt)暂存定时器T1的溢出次数,当达到规定的次数(T1_over_num)时,将输出管脚的状态取反达到方波的产生。主程序采用查询的方式实现按键的扫描和数码管的显示,中断服务程序实现方波的产生和连续按键的计时功能。

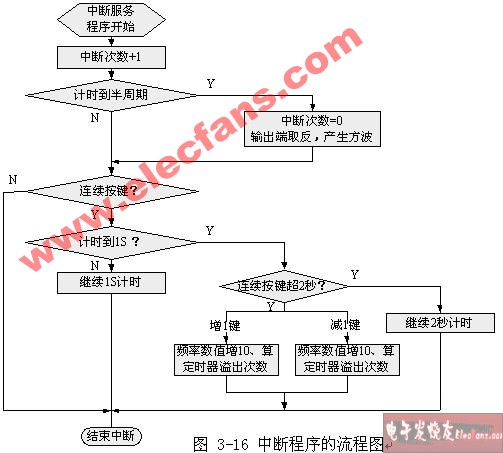

    单片机内部资源分配:定时器T1用来实现方波的产生和连续按键的计时功能,内部变量的定义:  hz_shu:设定的频率数; T1_over_num: 根据设定频率计算后的定时器溢出的次数值;  T1_cnt:定时器溢出次数;sec_over_num: 计时1s的定时器溢出的次数;second:连续按键的计时;state_val:连续按下的标志 0=按键已经弹起;1=按键一直按下;led_seg_code:0-9数字的数码管7段码。主程序和中断服务程序如图3-15,3-16所示。

图3-15 主程序的流程图
