摘要：基于STC89C516RD单片机，设计了一款新型冰箱温控器系统。用户可以在显示屏上设置冰箱各室温度对冰箱进行控制管理，该系统还具有时钟功能。由于系统配备无线遥控功能，各种参数可以通过遥控器设置完成。系统应用模块的操作界面友好方便，可在智能冰箱中实际应用。
关键词：单片机；冰箱温控器；无线控制；液晶显示

    随着对电冰箱在节能、环保、舒适等方面的要求不断提高，越来越多的智能控制技术引入到电冰箱中。嵌入式智能家用电器也简称为智能家用电器。在这种家用电器中，人机界面友好方便，由单片机对家用电器的基本功能进行控制，同时还模拟人的智能活动过程。在控制过程中结合各种智能活动进行必要的处理，大大提高了家用电器的品质和性能，产生了更加优秀的控制效果，使人们得到更理想的服务。

1 系统结构

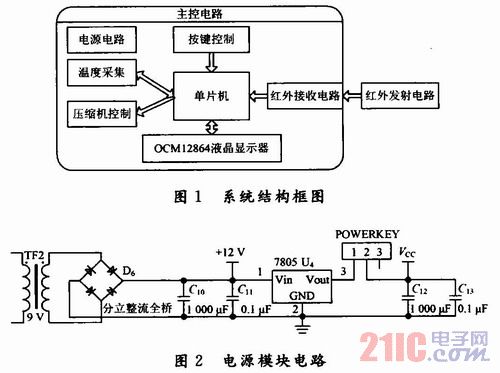

    系统以STC89C516RD单片机为控制核心，采用220 V电源供电，通过液晶显示当前时间以及由温度传感器采集到的冷藏室、冷冻室以及室外温度。时间和各室温度值均可通过按键设置，由于系统集成红外遥控功能，使用者还可以通过遥控器远程设置时间及各室温度。系统结构框图如图1所示。

2 系统硬件实现
2．1 电源模块
    在电源模块的设计中，将220 V交流电压通过一个9 V变压器进行降压，再通过一个整流桥电路，整流后得到12 V的直流电压，由于本系统对供电要求不高，只需要5 V，所以再采用一片7805稳压管产生一个+5 V的电压供单片机和液晶显示器使用。电源电路如图2所示。
