摘要：设计了基于MSP430的多点无线温度检测系统。系统采用低功耗的MSP430F149单片机作为核心控制部件，硬件由无线通信模块、温度采集电路、显示模块和串口通信模块组成，软件采用模块化的设计方法。测试表明，整个系统都是在超低功耗的要求下进行元件及运行方式的选择，各个基站只需要3 V电池供电就能实现长时间运作，能很好地实现超低功耗，并且实现了测量温度的实时性。
关键词：MSP430单片机；NRF24L01；NTC热敏电阻；超低功耗

0 引言
    温度在人类日常生活中扮演着极其重要的角色，同时在工农业生产过程中，温度检测具有十分重要的意义。现阶段温度检测主要是有线定点温度检测，其温度检测原理为单片机利用温度传感器检测温度，并在数码管或LCD上进行温度显示。同时由于系统没有报警功能，故需要人为来判断是否需要进行升温或者降温，这使系统的检测丧失了实时性。另外，在某些环境恶劣的工业环境，以人工方式直接操作设置仪表测量温度也不现实，因此采用无线方式进行温度检测尤为必要。
    目前有些设计能够实现无线温度采集，但功耗过高是其最大的缺点。在实际温度控制过程中既要求系统具有稳定性、实时性，又需要使系统功耗低及保证温度的均匀性，因此设计一种低功耗的多点无线温度检测系统很有意义。本文提出一种采用低功耗单片机MSP430F149单片机实现的多点无线温度测量系统，解决了上述问题。该系统能实现对温度智能化的检测，能够同时进行多点温度检测，是可以实现远程控制的无线温度检测系统。低功耗、实时性的无线温度检测是该设计的最大特点。

1 系统构成
    系统分为下位机、上位机和PC机三部分。PC机是整个系统的最上层，负责对下位机的控制和管理，并对收集到的各个节点的数据进行存储和处理。由于下位机无法直接与PC机通信，这就需要使用上位机作为中间媒介。上位机与下位机通过无线模块通信,与PC机采用有线连接。

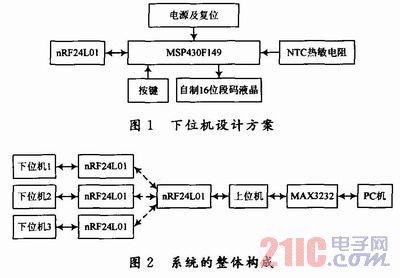

    该设计采用MSP430F149单片机作为核心控制模块，其最主要特点为低功耗。MSP430F149具有双串口的特点，利用其中的一个串行口与PC机进行通讯时，两者之间必须通过RS 232电平转换芯片。单片机与无线发射模块nRF24L01通讯时可通过通用I／O口模拟串口通讯。现场温度数据的采集是利用NTC100热敏电阻和MSP430F149单片机部带有的12位A／D转换器来实现的。这里不需要外加ADC，可以简化电路，提高系统的稳定性。将按键作为输入模块，用来改变温度报警的上下限。由于设计要求不需要太多内容的显示，考虑到功耗及性价比，可以自制一个简易段码液晶用于显示。下位机设计方案和系统整体构成框图分别如图1，图2所示。

2 硬件设计
2．1 无线通信模块设计

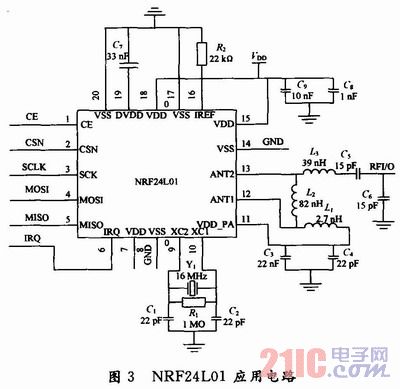

    nRF24L01是一款新型单片射频收发器件，工作于2．4～2．5 GHz ISM频段。内置频率合成器、功率放大器、晶体振荡器、调制器等功能模块，并融合了增强型ShockBurSt技术，其中输出功率和通信频道可通过程序进行配置。nRF24L01功耗低，有多种低功率工作模式(掉电模式和空闲模式)使节能设计更方便，图3为它的应用电路。

    从单片机控制的角度来看，只需要将图3中左边的6个控制和数据信号与单片机通用I／O口相连。
