二、恒流源应用电路分析
    1．简易型LED照明恒流源电路
    LED又属于电压敏感型器件，对电流精度要求较高，电流是影响发光效率和LED灯珠使用寿命的主要因素，如不采取恒流措施，LED发光不稳定且易损坏。因此，恒流源是LED照明驱动的最佳选择。
    一款采用简易型恒流源的LED驱动电路如图11所示，R2为三极管Q的电流反馈电阻，稳压二极管D提供电压基准。

    R2的阻值可根据公式R=1.25/1得到（I为流过LED灯串的电流），这里I取15mA，则R2的阻值约为80kΩ；三极管Q选用耐压超过350V的NPN三极管，如1300系列、3DD15D等，D选用稳压值为2.0V的二极管；C2的作用是在加电过程中让Q的基极电压缓慢上升，从而使输出电流缓慢上升，以保护LED，要求其耐压值不低于10v、容量不小于100Μf。
    本电路的优点是成本低、电路简单，缺点是若输入电压波动大，则恒流值会有波动，即恒流精度不高。另外，该电路的效率完全取决于串联LED的数量，若LED数量少，则效率低，反之则效率高。
    2．采用恒流管的LED照明电路

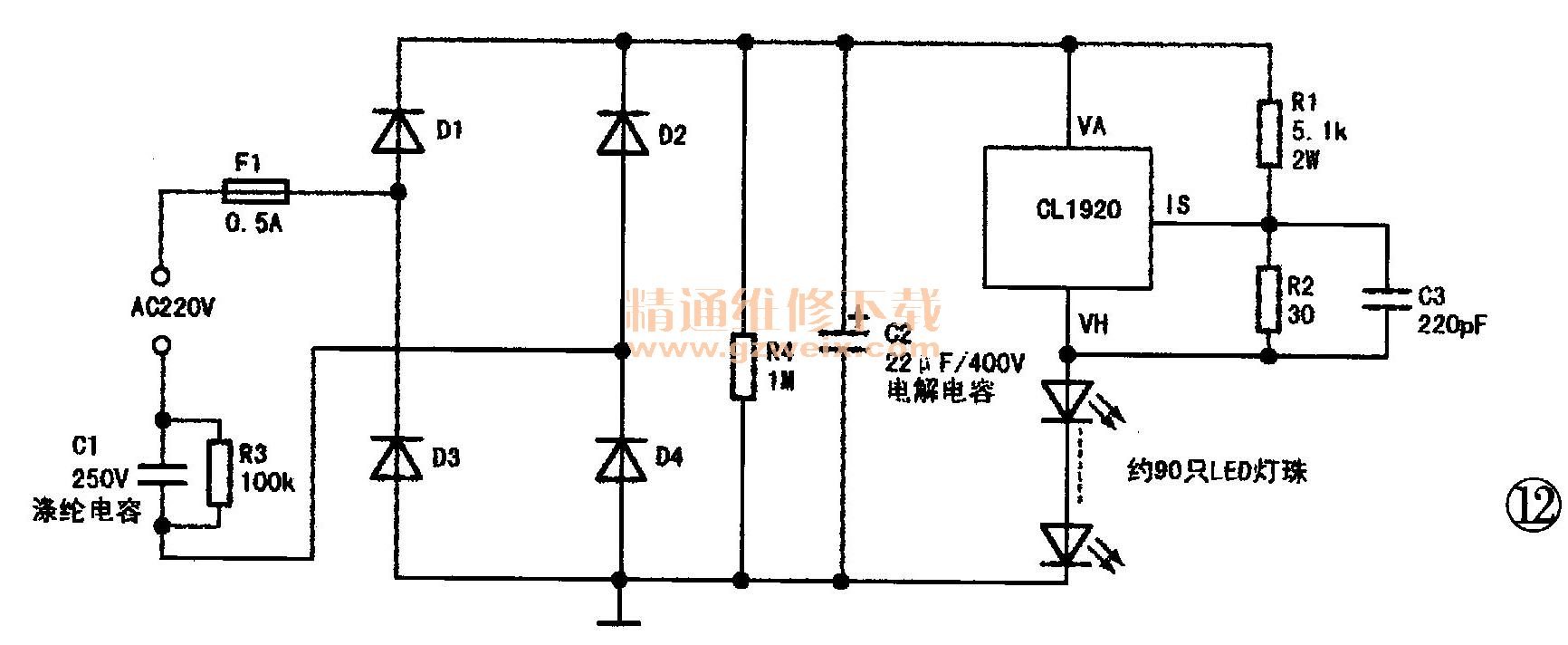

    CL1920是一款LED专用宽电压线性恒流驱动管，有TO -92、SOT-89-3和SOT-223三种封装形式，输出电流在10mA～20 mA内可调。只要输入电压减去LED灯串总电压的值不超过90V，CL1920就能起到恒流驱动作用，其应用电路非常简单，如图12所示。

    AC220V市电经过桥式整流及R3、C1降压后，在C2两端得到一直流电压，只需该直流电压减去LED灯串总电压所得值不超过CL1920的输入、输出最大压差（90V ），该电路就能恒流驱动LED灯串。由于该电路结构简单、成本低廉、稳定可靠，因此广泛用于小功率的LED灯具产品中。
    3．开关式恒流源电路
    一款采用W723的恒流源电路如图13所示，输出电流为1A。W723的⑥脚输出参考基准电压（约7.2V），一路通过电阻R1、R2分压后得到约3V的电压，加至同相输入端⑤脚；另一路通过R3、R4分压后加至反相输入端④脚。R4的另一端与分流电阻R5相连，R6用于调节输出纹波电流。当反相和同相输入端的电压约相等时，R5上的压降约为1V。当电路中的反馈电流增加时，稳压单元的输出级导通，W723的⑧脚（Uin端）有12mA的电流脉冲输出，驱动三极管VT。

    稳压二极管VD1用来偏置稳压单元的输出级，二极管VD2是用来消除反向尖脉冲，电容C1和电感L组成滤波器，平滑开关输出波形。该电路的最高工作频率取决于负载的大小，一般为20kHz。
