(3)触摸控制电路
　　
　　触摸控制电路采用双D触发器数字集成电路TC4013BP．该lC为14脚双列直插式塑封形式。

　　其中触发器Dl等组成单稳态电路，触发器D2等组成双稳态电路。单稳态电路的作用是对触摸信号进行脉冲展宽整形，保证每次触摸动作都可靠。双稳态电路用来驱动晶体管的开通或关闭。开关控制部分由BC3完成。

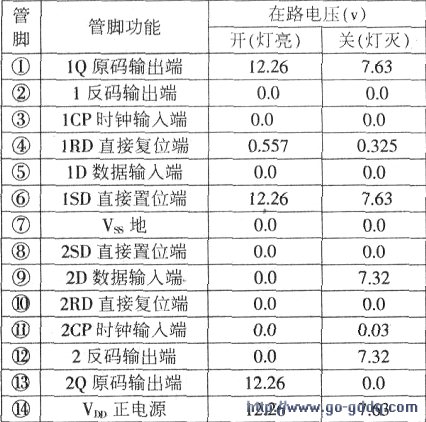

　　BG3集电极和BGI基极相连，以控制BG1工作与否，从而达到开，关护眼灯的目的。ICI各脚不同工作状态下电压值参见下表所示；BG3采用的是H1008型晶体管，该管的参数如下：Pe：800mW、Ie: 700 mA、BVc:80V，Bvceo:60V、ft:

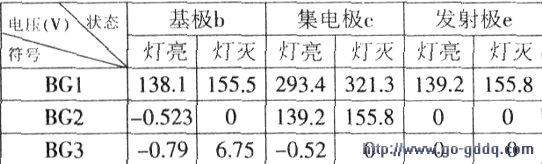

　　50MHz．BG3在不同状态下各脚的电压值参见上表所示，以上数据均采用福禄克UT-17数字万用表实测所得，供检修时参考。

　　2．光线监控测光电路
　　
　　该护眼灯设有测光电路，提示环境光线不足。该部分电路与灯本体电路是隔离的．主要是以IC2(HA17555)为核心，与光敏电阻RG和RW等元件构成。IC2组成施密特触发器来驱动LED5的发光与熄灭，从而提醒使用者开，关灯。该部分的工作电源是由C13与R18对AC220V进行阻容降压后再由D13～D14全波整流、C15滤波、V22稳压后提供，电压值约为7.54V。RG随光照的强弱呈现不同的阻值，利用IC2内部的两个比较器的复位和置位特性来完成输出指令的转换。当光强时，RG呈低阻，(2)脚呈低电平(<1/3vDD触发电平)．IC2置位．LED5不发光；当光弱时，RG星高阻，(6)脚电平高于2/3Vm阈值电平，IC2复位．蓝色LED5被点亮。IC2(HA17555)不同状态下各管脚正常工作电压参见下表所示。

　　3．负离子发生电路
　　
　　负离子发生器是一种利用高电压电离空气产生高浓度负离子的装置。由图可见该部分电路主要是由负离子发生模块构成。开关S置于中位时，该电路停止工作；置于上位（弱挡）时LED1、LED2发光，电阻R23与负离子发生模块串接于交流回路中；置于下位．（强挡）时LEDI—LED4均发光，负离子发生模块全压工作，以达到最强效果。经实测在弱挡时模块两端的电压为AC200V。在实际中若负离子发生模块不慎损坏，可按右图所示用分立元件自制更换。该图的工作原理简述如下：

　　220V交流市电经D1整流后向C3和C2充电，当C2充电至DB3导通并触发SCR导通时，C3经SCR、B的Nl放电，经B感应升压后，由D2反向整流得8kV直流高压使发生器M的两极之间的氧分子电离而产生负氧离子。调整R3的阻值可以改变触发频率和输卅电压。电路调整时必须注意安全，最好使用1：1的隔离变压器，更换元件时必需切断电源。
