2．2 软件设计
    软件的主要功能就是设置相关的功能模块来配合硬件实现频率的采集与数据的上传，为了达到实时采集的目的，CCP模块使用中断方式进行捕捉。测频仪与PC机采用主从式通信，PIC18F452根据PC机发来的不同指令进行相关的操作，指令共有两种：开始采集和停止采集。当接收到“开始采集”命令时，PIC18F452就启动CCP模块进行频率的测量并把测量结果通过串口上传到PC机；当接收到“停止采集”的命令时，PIC18F452就关闭CCP模块，同时停止上传数据，然后继续等待上位机的命令。测频仪的软件流程图如图4所示。

3 仿真分析
    使用软件仿真的方法不但可以在理论上验证设计的可行性，而且也降低了开发的成本和开发难度，这种技术在基于单片机的开发中是非常有用的。

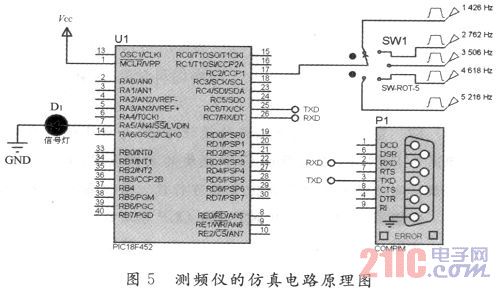

    Proteus是英国Labcenter公司开发的一款电路分析与实物仿真软件，可以仿真、分析多种模拟器件和集成电路，功能非常强大，同时该软件还支持多种型号的单片机，如AVR，PIC，MCS-51等。更可贵的是该软件可以与MicroChip公司的MPLAB集成开发环境进行无缝连接，从而也可以进行程序的单步调试，整个操作也十分简单，只要用MPLAB将源程序编译成HEX文件导人到Proteus中的电路图中即可继续仿真测试，测试所用的电路原理图如图5所示。
