目前LED路灯电路拓扑有数种方案可供选择，其中之一是双电感加电容(LLC)半桥谐振拓扑结构(HBLLC)。在实际应用中，半桥驱动的LLC谐振拓扑大多将谐振电感器并入到变压器初级线圈绕组之中。
美国功率集成(PI)公司推出一种带高压(800V)MOSFF,T驱动器的集功率因数校正(PFC)与HBLIC控制器于一体的PLC810PC．适用于80W~600W的LED路灯电源电路。
一、PLC810PG简介

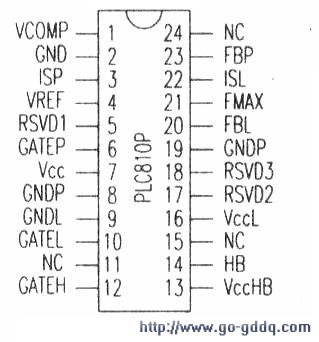

PLC810PG芯片集成了连续电流模式(CCM)功率因数校正(PFC)控制器和PFC开关(MOSFET)栅极驱动器、半桥LLC谐振控制器及半桥高，低端MOSFET栅极驱动器与过电压、电压不足、过电流保护电路等。PLC810PG采用24脚管体塑料无铅封装，引脚排列如下图所示。下表所示为PLC810PC各个引脚功能。
| 引脚 | 引脚功能 | ||
| 类别 | 名称 | 序号 | |
| Vcc引脚 | vcc | 7 | IC内部小信号横拟电路正电源电压输入端 |
| VCCL | 16 | 半桥LLC谐振变换器低端MOSFET驱动器电源电压输入端 | |
| VCCHB | 13 | 半桥ELC谐振变换器高端悬浮电源电压施加端 | |
| CND引脚 | GND | 2 | 所有模拟小信号回复节点 |
| GNDP | (8)、(19) | PFC(MOSFET)栅极驱动信号地，在PCB上必缅直接到GND端 | |
| GNDL | 9 | 半轿LLC谐振变换器低端MOSFET驱动器回复端，必须连接到低端MOSFET源极 | |
| 其他引脚 | HB | 14 | 半桥桥中间点，同时又是半桥LLC高端驱动器回复端 |
| ISP | 3 | PFC电流感测输入端，用下PFC控制算法和电流限制 | |
| ISL | 22 | 半桥LLC级电流感测输入，执行快速，慢速两电平过载电流保护 | |
| GATEP | 6 | PFC(MOSFET)栅极驱动信号输出端 | |
| GATI:L | 10 | 半桥LLC低端MOSF'ET栅极驱动信号输出端 | |
| CATEH | 12 | 半桥LLC高端MOSFET栅极驱动信号输出端 | |
| VREF | 4 | 半桥LLC反馈电路3.3V的电压参考端 | |
| FBP | 23 | PF'C升压变换器输出电压反馈输入，履行PFC输出电压调节和过电压、电压过低及压环保护 | |
| VCOMP | 1 | PFC反馈频率补偿元件连接端，内部连接跨导放大器输出，该脚上0.5V~2.5V的线性电压输入到内部乘法器 | |
| FBL | 20 | 半桥I．I,C级反馈输入端，进入该引脚的电流决定I．LC开关频率 | |
| FMAX | 8 | 从该引脚到VREF连接一个电阻，设定半桥uLc最高频率 | |
| RSVDI | 5 | 该脚必须连接到VREF引脚 | |
| RSVD2 | 17 | 这两个引脚必须连接到GND引脚NC | |
| RSVD3 | 18 | ||
| NC | (11)、(15)．(24) | 不连接端 | |
