1．3 电路设计
    前级放大电路由OPA820ID组成，OPA820是单位增益稳定低噪声电压反馈运算放大器，具有特点是：高带宽(240 MHz，G=+2)；高输出电流(±110 mA)；低输入噪声；完美的电流准确性，25℃输入偏置电压=±750μV，输入偏置电流为±400 nA信号从同相端输入，增益为(1+R17／R18)=2倍，为6 dB。电路如图2所示。

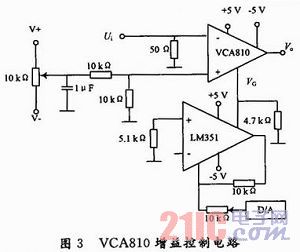

    选用TI公司生产的集成压控增益放大器VCA810作为主增益控制，压控增益放大器的增益与控制电压成线性关系，控制电压由单片机控制DAC产生。VCA810具有-40～+40 dB的增益控制范围，精度达到1 dB，带宽25 MHz。如图3所示。

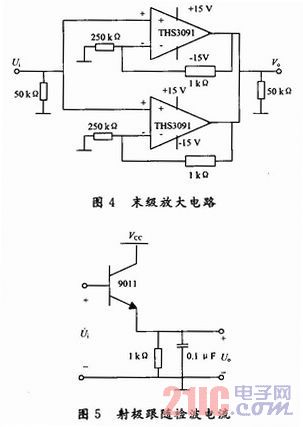

    末级放大电路由THS3091 D构成，THS3091D是高输出电压低失真的电流反馈运算放大器。具有特点是：高带宽(210 MHz，G=2，RL=100 Ω)；高输出驱动电流(250 mA)；低失真、低噪声；高供电电源范围(5～15 V)；信号从同相端输入，增益为1+1 000／250=5倍。输出采用两个THS3091并联的方式，增加驱动能力。如图4所示。

    峰值电压检测电路采用高频三极管组成射级跟随检波电路，三极管包络检波器具有一定的放大作用，Kd>1，同时还使输入电阻Rid增大为二级管检波器的(1+β)倍。检测得到的峰值通过A／D转换，再由单片机显示输出电压的幅值。检波电路如图5所示。
