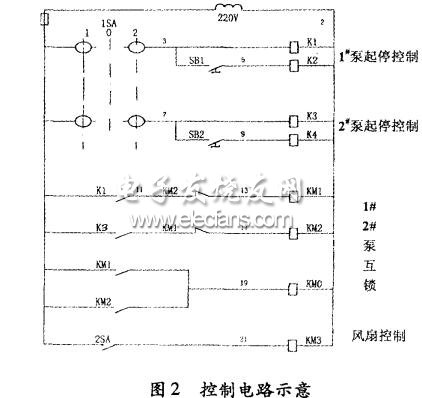

对于注水泵、电机的保护(泵进出口压力、润滑油压力、电机温度等)，设计中立足于原有设施，通过把原检测信号引入变频柜来实现。考虑到变频器要实现对两台泵的控制，设计中把保护信号通道的选择控制用注水泵主接触器的辅助触电来完成，无须外部干预，也避免误操作，原理图见图3。
2.3 调节控制电路设计
由于TD2000变频器带有内置的PI调节器以及24VDC输出，因此，在其调节控制电路设计中，不用外配PLC，利用其内置的模块就能构成简单的闭环控制回路。详见图4，压力变送器检测汇管压力，输出4—20 mA信号给变频器CCI端，经转换，与调节电位器给定的信号进行PI运算，输出调节信号给逆变器，控制输出频率，实现闭环调节。
3 现场应用
按照以上设计，委托开关厂进行了柜体组装，并于今年5—7月完成了雁木西、神泉、葡北及玉东的安装、调试。现场实验中发现，在低频工况下，电机温升较高，不利于运行。经多方咨询，又对电机进行了改造，在电机风扇侧增加了一个230 W 的高速轴流风机，强制通风，有效的遏止了温升，保证注水泵的正常运转。
通过引进变频器，使四个油田注水系统运行工况得到了很大改善。其中，神泉变频器设定频率40 Hz，注水泵无回流;雁木西变频器设定频率20Hz，回流减小到4 m /h;鲁2变频器设定频率25Hz，回流量也大大减少，基本实现了改造目的。
